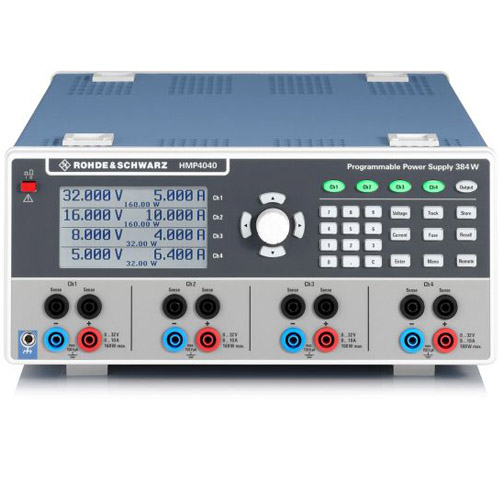

Четыре канала для сложных задач: обзор лабораторного источника питания R&S HMP4040

Разработка и тестирование современной электроники все чаще требуют одновременного питания нескольких узлов устройства различными напряжениями. При этом критически важными становятся гальваническая развязка, низкий уровень пульсаций и возможность гибкого конфигурирования каналов. Программируемый источник питания R&S HMP4040 разработан специально для удовлетворения этих требований в условиях промышленной лаборатории.

Архитектура и характеристики мощности

Главное преимущество HMP4040 — наличие четырех идентичных, гальванически изолированных каналов. В отличие от бюджетных моделей с общей «землей», изолированные каналы позволяют формировать независимые контуры питания, что необходимо для тестирования смешанных аналого-цифровых схем или биполярного питания.

• Канал 1: Ток до 10 А, мощность до 160 Вт.
• Каналы 2-4: Ток до 5 А, мощность до 80 Вт каждый.
• Суммарная мощность: 384 Вт.
• Напряжение: 0–32 В на каждый канал.

Прибор поддерживает параллельное и последовательное включение каналов для увеличения тока или напряжения соответственно, что делает его универсальным инструментом для широкого спектра нагрузок.

Линейная стабилизация и точность

В основе схемотехники HMP4040 лежит классическая трансформаторная схема с электронным предрегулятором и вторичным линейным стабилизатором. Такое решение обеспечивает минимальный уровень остаточных пульсаций — менее 150 мкВ (rms) в полосе до 100 кГц. Это критически важно при работе с чувствительными аналоговыми трактами, усилителями и прецизионными датчиками, где шумы импульсных источников питания могут исказить результаты измерений.

Точность установки напряжения составляет <0,05% + 5 мВ, что позволяет использовать источник не только для питания, но и для имитации эталонных уровней.

Системы защиты DUT (Device Under Test)

Для защиты дорогостоящих прототипов в HMP4040 реализована комплексная система безопасности FuseLink. Она позволяет логически связывать электронные предохранители разных каналов. Например, при срабатывании защиты по току на одном канале (превышение потребления цифровой частью), могут быть автоматически отключены и остальные каналы (питание аналоговой части), предотвращая каскадный выход схемы из строя.

Управление и автоматизация

Прибор оснащен интерфейсами USB и LAN (опционально GPIB/RS-232), что обеспечивает легкую интеграцию в стойки ATE. Функция EasyArb позволяет программировать временные последовательности изменения напряжения и тока непосредственно в приборе, имитируя, например, просадки бортовой сети или пусковые процессы, без использования внешнего управляющего ПК.

Физические параметры

Прибор выполнен в форм-факторе, подходящем как для настольного использования, так и для монтажа в 19-дюймовую стойку.

• Габариты (Ш×В×Г): 285 мм × 136 мм × 405 мм.
• Вес: 12.8 кг.

Заключение

R&S HMP4040 — это надежное решение для инженеров, которым требуется сочетание высокой мощности, чистого питания и гибкости управления. Четыре независимых канала закрывают потребности большинства современных сценариев тестирования сложной электроники.
