Тестер сетевого кабеля: как выбрать, подключить и правильно читать результаты

Кабель проложен, коннекторы обжаты - казалось бы, всё готово. Включаешь устройство в сеть, а связи нет. Знакомая ситуация? Причина чаще всего банальная: один из восьми проводников оборван или перепутан при обжиме. Найти такой дефект визуально невозможно. Именно для этого существует тестер сетевого кабеля - небольшой прибор, который за несколько секунд покажет состояние каждой жилы.

Что такое тестер кабеля и зачем он нужен

Тестер сетевого кабеля - это измерительный прибор, который подаёт сигнал на одном конце кабеля и проверяет, в каком порядке он приходит на другой конец. Звучит просто, но именно эта функция позволяет выявить три основных типа неисправностей: обрыв проводника (сигнал не проходит совсем), короткое замыкание между жилами, а также неправильную распиновку - когда провода обжаты не в том порядке.

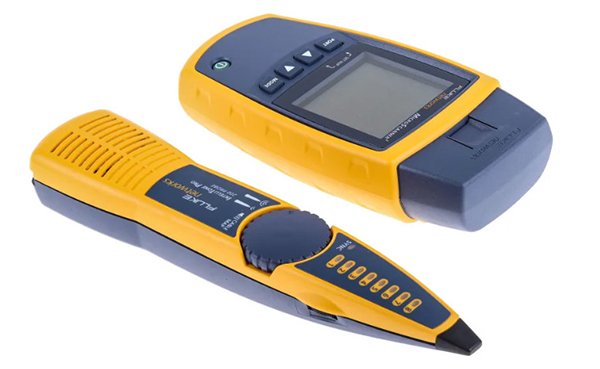

Большинство тестеров выпускается в двух корпусах: основной блок (master) с батарейкой и кнопкой включения, и пассивный удалённый модуль (remote), который просто показывает поступающий сигнал. Оба модуля оснащены разъёмами RJ-45 - стандартным сетевым коннектором для витой пары. Некоторые модели дополнительно имеют разъёмы RJ-11 для телефонных кабелей или BNC для коаксиальных линий.

На лицевой панели обоих блоков - ряд светодиодов. Обычно их восемь по числу проводников в витой паре, плюс иногда девятый, отвечающий за экран кабеля (у экранированных кабелей STP). Никакого экрана, никаких сложных меню - только диоды.

Как работает тестер витой пары

Принцип работы несложный. Основной блок последовательно подаёт напряжение на каждый из восьми контактов разъёма RJ-45. Удалённый модуль принимает этот сигнал и зажигает соответствующий светодиод. Если всё обжато правильно, диоды обоих блоков загораются синхронно и в одинаковом порядке: 1–2–3–4–5–6–7–8.

Тестер витой пары как работает в режиме обнаружения обрыва: когда проводник оборван, сигнал с контакта основного блока попросту не доходит до удалённого. Соответствующий диод не загорается. Просто и наглядно.

При коротком замыкании картина другая: два диода на удалённом модуле загораются одновременно - там, где должен зажечься только один. Это означает, что две жилы где-то замкнуты между собой. Тестер сразу показывает номера конкретных проводников.

Отдельная ситуация - перепутанные пары. Например, при неправильном обжиме провод первого контакта оказывается на третьем, а третьего - на первом. На основном блоке диод 1 зажигается, а на удалённом в этот момент загорается диод 3. Прибор не просто говорит «есть ошибка» — он показывает конкретную пару с проблемой.

Типы тестеров: от простых до продвинутых

Рынок предлагает приборы нескольких классов, и выбор зависит от задач.

Базовые тестеры - самый доступный вариант. Только светодиоды, только проверка целостности, распиновки. Работают от батарейки типа «крона» (9 В), служат долго, стоят недорого. Подходят для домашнего использования, разовой проверки патч-корда или прокладки небольшой сети в офисе.

Тестеры с функцией определения длины кабеля используют метод TDR (Time Domain Reflectometry - рефлектометрия во временной области). Прибор посылает импульс и по времени его отражения от конца кабеля или места обрыва вычисляет расстояние. Такая функция незаменима, когда кабель проложен в стене и нужно понять, на какой отметке произошёл разрыв.

Профессиональные сертификаторы - уже совсем другой класс оборудования. Они измеряют затухание сигнала, перекрёстные помехи (NEXT, FEXT - наводки от соседних пар), импеданс, проверяют соответствие кабельной линии стандартам Cat5e, Cat6 или Cat6A. Такие приборы нужны монтажным организациям для официальной приёмки СКС (структурированных кабельных систем).

Для большинства задач - прокладки домашней сети, проверки патч-панели в небольшом офисе - вполне хватает базового или среднего класса.

Как пользоваться тестером интернет-кабеля: пошаговая инструкция

Как пользоваться тестером интернет-кабеля - процедура проверки занимает меньше минуты.

Шаг 1. Подготовьте кабель. Оба конца должны быть обжаты коннекторами RJ-45 и не подключены ни к каким устройствам. Проверять кабель под напряжением нельзя - это повредит прибор.

Шаг 2. Подключите кабель к тестеру. Один конец вставьте в разъём основного блока, второй - в разъём удалённого модуля. Убедитесь, что коннекторы вошли до характерного щелчка.

Шаг 3. Включите прибор. На основном блоке есть кнопка питания или переключатель. Некоторые модели имеют два режима скорости: быстрый (fast) и медленный (slow). В медленном режиме диоды переключаются с задержкой около секунды - удобно, когда нужно отследить последовательность вручную.

Шаг 4. Наблюдайте за индикаторами. Диоды на обоих блоках должны мигать синхронно в порядке 1→2→3→4→5→6→7→8. Если на каком-то номере диод основного блока зажёгся, а удалённый не ответил — обрыв. Если на удалённом зажглись два диода одновременно - замыкание. Если диоды загораются не по порядку - неправильная распиновка.

Шаг 5. Зафиксируйте результат. При наличии неисправности запишите номера проблемных проводников - это ускорит поиск неисправности и повторный обжим.

Расшифровка показаний: что означают разные сигналы

Если тестер показывает правильную последовательность 1-2-3-4-5-6-7-8, кабель исправен. Если диод 3 на удалённом блоке загорается при активации контакта 1 - это классическая ошибка перекрещивания первой и третьей пары. Такое случается, когда один конец обжат по схеме T568A, а другой - по T568B. Раньше такие кабели использовали для прямого соединения двух компьютеров (кроссоверный кабель), но современное сетевое оборудование обычно определяет тип соединения автоматически через функцию Auto MDI-X.

Если диоды 4 и 5 (синяя пара) не загораются вовсе - скорее всего, эта пара оборвана. В кабелях стандарта Fast Ethernet (100 Мбит/с) используются только пары 1-2 и 3-6, поэтому отсутствие сигнала на 4-5 и 7-8 не всегда означает нерабочую сеть. Для Gigabit Ethernet (1 Гбит/с) нужны все четыре пары.

Тестер Ethernet-кабеля при работе с патч-панелями

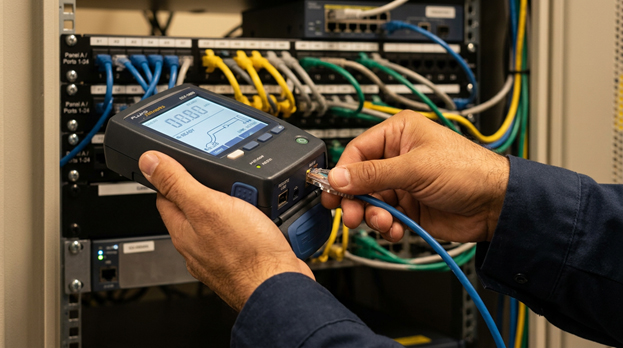

Отдельный сценарий - проверка кабелей, заделанных в патч-панель (коммутационную панель, где собраны все линии из помещений). Здесь удалённый модуль тестера подключается к порту патч-панели, а основной блок - к нужной розетке. Так проверяют каждую линию по отдельности.

Тестер Ethernet-кабеля в этом случае особенно удобен, если у него есть функция нумерации удалённых модулей. Некоторые производители выпускают комплект: один основной блок и несколько пронумерованных удалённых заглушек. Их одновременно вставляют в разные розетки, а с основного блока поочерёдно проверяют, к какому порту патч-панели относится каждая точка. Это сильно ускоряет маркировку при первоначальном монтаже.

Частые ошибки при работе с тестером

Есть несколько моментов, на которые стоит обратить внимание.

Проверка кабеля под нагрузкой. Если кабель подключён к свитчу или компьютеру, тестер может выдать ложные результаты или выйти из строя. Всегда отключайте кабель перед проверкой.

Слабо обжатый коннектор. Если RJ-45 не защёлкнулся в разъёме тестера, контакт будет нестабильным. Результат - хаотичное мигание диодов, которое легко принять за неисправность кабеля. Убедитесь, что коннектор вошёл плотно.

Разряженная батарейка. При низком заряде прибор может пропускать контакты или показывать нестабильные результаты. Если тестер давно не использовался, лучше сначала заменить батарею.

Очень длинные кабели (свыше 100 м). Базовый тестер покажет целостность, но не скажет ничего о затухании сигнала на такой линии. Для длинных трасс нужен прибор с измерением параметров передачи.

Как выбрать тестер для витой пары

При покупке стоит обратить внимание на несколько параметров.

Поддерживаемые разъёмы. Для работы только с Ethernet достаточно RJ-45. Если нужно проверять телефонные линии - понадобится RJ-11. Некоторые универсальные модели поддерживают ещё и коаксиальные кабели через BNC-разъём.

Наличие удалённых модулей в комплекте. Для простой проверки одного кабеля хватит одного удалённого блока. Для работы с патч-панелями удобен комплект из нескольких пронумерованных заглушек.

Режимы работы. Быстрый режим удобен для оперативной проверки. Медленный - для ситуаций, когда оба конца кабеля находятся в поле зрения и нужно отслеживать последовательность вручную.

Дополнительные функции. TDR для определения расстояния до обрыва, тональный генератор для трассировки скрытых кабелей, индикация PoE (Power over Ethernet — питание по витой паре, используется для IP-камер, точек доступа Wi-Fi, VoIP-телефонов). Приборы среднего класса с этим набором - оптимальный выбор для небольшой монтажной организации или активного домашнего пользователя, который регулярно занимается прокладкой сетей.

Как пользоваться сетевым тестером - коротко о главном

Подключаете оба конца кабеля к основному и удалённому блоку, включаете прибор, смотрите на диоды. Восемь диодов загораются по порядку - кабель исправен. Нет одного - обрыв. Загорелись два сразу — замыкание. Загорелись не в том порядке — ошибка распиновки. Вот и всё, что нужно знать для базовой работы с прибором.
