Векторный анализатор цепей: принцип работы, устройство, применение

Векторный анализатор цепей принцип работы - тема, которая поначалу кажется сложной, особенно если впервые сталкиваешься с этим классом приборов. Но если разобраться по шагам, всё становится на удивление логичным.

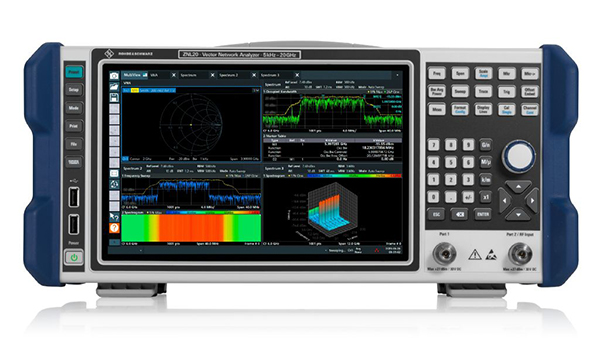

Что такое векторный анализатор цепей

Если коротко - это прибор для измерения того, как электрический сигнал проходит через какое-либо устройство или компонент. Не просто «прошёл - не прошёл», а с полной картиной: насколько изменилась амплитуда, насколько сдвинулась фаза, что отразилось обратно.

Векторный анализатор цепей (в английской аббревиатуре - VNA, Vector Network Analyzer) по сути отвечает на вопрос: «Что происходит с сигналом внутри этого устройства?» Его применяют там, где нужна точная характеристика радиотехнических компонентов - фильтров, усилителей, антенн, разъёмов, кабелей, трансформаторов.

Название «векторный» указывает на то, что прибор работает именно с векторными характеристиками сигнала: измеряет одновременно и модуль (амплитуду), и фазу. Это принципиальное отличие от скалярного анализатора, который фиксирует только амплитуду.

Из чего состоит прибор

Внутри любого ВАЦ можно выделить несколько ключевых блоков:

• Синтезатор сигнала - генератор, который создаёт опорное гармоническое колебание заданной частоты. Именно этот сигнал подаётся на исследуемое устройство.
• Тестовый тракт - набор направленных ответвителей, переключателей, аттенюаторов. Через него сигнал поступает к объекту измерений, а отражённые и прошедшие волны - обратно на приёмники.
• Приёмники - детекторы, которые фиксируют амплитуду и фазу сигнала на каждом порту.
• Процессор обработки данных - вычисляет итоговые характеристики, строит графики.

Большинство современных приборов имеют два порта, реже - четыре или более. Чем больше портов, тем более сложные многополюсные устройства можно исследовать за один проход.

Принцип работы: как это происходит на практике

Представьте обычный чёрный ящик с двумя разъёмами. Вы не знаете, что внутри - может быть, это фильтр, может быть, отрезок кабеля, может быть, усилитель. Нужно понять, как он работает.

Векторный анализатор цепей принцип работы строится следующим образом. Прибор подаёт на первый порт гармонический сигнал определённой частоты. Часть этого сигнала отражается обратно - это так называемый коэффициент отражения S11 (отношение мощности отражённого сигнала к мощности падающего). Оставшаяся часть проходит через устройство и выходит на второй порт - это коэффициент передачи S21.

Затем прибор меняет частоту, снова проводит измерение, снова меняет - и так по всему заданному диапазону. По итогу получается набор точек, из которых строятся амплитудно-частотная и фазо-частотная характеристики (АЧХ и ФЧХ). Именно они дают полное представление о поведении устройства в широкой полосе частот.

S-параметры: что это и зачем

Результаты измерений описываются через так называемую матрицу рассеяния - набор S-параметров (от англ. Scattering - рассеяние). Для двухпортового устройства это четыре числа: S11, S12, S21, S22. Каждый из них комплексный, то есть содержит информацию и об амплитуде, и о фазе.

• S11 - коэффициент отражения на первом порту. Показывает, насколько хорошо устройство «принимает» сигнал. Для антенны это очень важный параметр: чем ниже S11, тем меньше сигнала отражается обратно и тем лучше антенна согласована с фидером.
• S21 - коэффициент передачи от первого порта ко второму. Показывает, сколько сигнала прошло через устройство и в каком состоянии.
• S12, S22 - аналогичные параметры для измерения в обратном направлении.

Если конкретнее: когда вы настраиваете полосовой фильтр, S21 покажет, на каких частотах сигнал проходит, а на каких - подавляется. S11 при этом покажет, на каких частотах возникает рассогласование на входе.

Калибровка - обязательный шаг

Прежде чем начать реальные измерения, прибор необходимо откалибровать. Это не формальность - от калибровки напрямую зависит точность результата. Суть в том, что кабели, разъёмы, переходники вносят собственные потери и фазовые сдвиги. Без учёта этих погрешностей данные будут неверными.

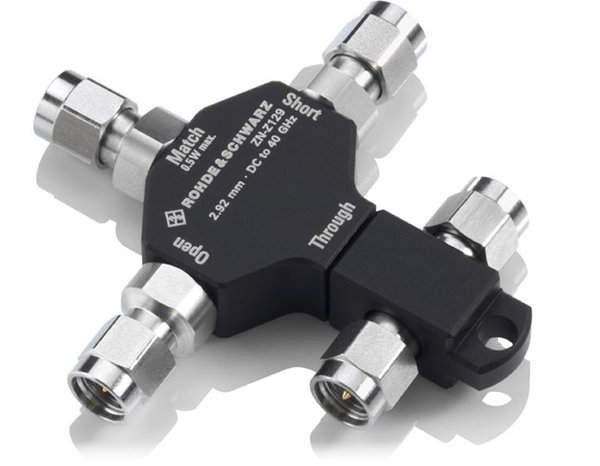

Для калибровки используют специальные эталоны: нагрузку (50 Ом), короткое замыкание, холостой ход, а иногда - специальные SOLT-наборы (Short, Open, Load, Thru). Прибор измеряет каждый из эталонов, запоминает «идеальные» значения, после чего автоматически вычитает погрешности из последующих измерений.

Для чего нужен векторный анализатор цепей

Векторный анализатор цепей для чего нужен - вопрос, который часто задают инженеры, впервые сталкивающиеся с этим оборудованием. Ответ не такой очевидный, как кажется.

Формально прибор нужен везде, где работают с компонентами и цепями на высоких частотах. Это разработка и отладка СВЧ-устройств, производственный контроль качества, сервисное обслуживание радиооборудования.

Конкретные задачи, которые решаются с его помощью:

• Измерение АЧХ и ФЧХ фильтров, усилителей, делителей мощности
• Оценка согласования антенн с фидерными линиями
• Контроль характеристик разъёмов, кабелей, переходников
• Проверка и настройка устройств связи, работающих по стандартам GSM, LTE, Bluetooth, Wi-Fi
• TDR-анализ - определение места неоднородности или повреждения в кабельной линии
• Разработка и верификация СВЧ-схем на стадии проектирования

Отдельный случай - входной контроль на производстве. Когда партия фильтров приходит от поставщика, проверить соответствие характеристик техническому заданию без ВАЦ практически невозможно. Мультиметром здесь не обойтись.

Где ВАЦ не поможет

Прибор работает в линейном режиме. Он хорошо описывает пассивные компоненты, линейные усилители, цепи согласования - всё, что ведёт себя предсказуемо. Нелинейные эффекты (гармоники, интермодуляция) им не измерить. Для этого нужен анализатор спектра или специализированный нелинейный анализатор цепей.

Векторный анализ: на что обратить внимание при выборе прибора

Векторный анализ как метод измерений реализован в приборах с очень разными характеристиками. Выбор конкретной модели зависит от задачи. Есть несколько параметров, на которые стоит обращать внимание в первую очередь:

• Частотный диапазон - определяет, с какими устройствами может работать прибор. Для антенного хозяйства сотовой связи достаточно диапазона до 6 ГГц, для СВЧ-разработки может потребоваться до 26 ГГц, а иногда и выше.
• Динамический диапазон - показывает, насколько слабый сигнал прибор способен зафиксировать. Обычно измеряется в дБ. Чем больше, тем лучше различаются слабые сигналы на фоне шума.
• Скорость измерения - важна при автоматизированном тестировании, когда нужно проверить тысячи компонентов в час.
• Разрешение по частоте - минимальный шаг перестройки. Влияет на точность выделения узких спектральных особенностей, например, крутых скатов фильтров.
• Количество портов - двухпортовые покрывают большинство задач, четырёхпортовые нужны для балансных устройств и мостов.

Портативные (ручные) ВАЦ стали отдельным сегментом рынка. Они удобны для полевых измерений - настройки антенн на объекте, контроля кабельных трасс. Стационарные лабораторные модели точнее и быстрее, но требуют стола и питания от сети.

Практика: типичная схема работы

Допустим, нужно проверить полосовой фильтр, предназначенный для диапазона 2,4 ГГц. Работа выглядит примерно так:

1. Подключить калибровочный набор к портам прибора, провести полную двухпортовую калибровку.
2. Подключить фильтр к портам через измерительные кабели.
3. Задать диапазон частот - например, от 1 до 4 ГГц.
4. Снять характеристику S21 (коэффициент передачи). На графике будет виден полосовой отклик: плоская вершина в полосе пропускания, крутые скаты на границах, затухание в полосах заграждения.
5. Параллельно снять S11 - оценить согласование на входе.
6. При необходимости - использовать маркеры для точного считывания значений на конкретных частотах.

Весь процесс на современном приборе занимает несколько минут. Это несравнимо с тем, что требовалось раньше - набором отдельных генераторов, детекторных головок, вольтметров.

Немного о форматах отображения данных

Результаты на экране ВАЦ можно отображать в разных форматах. Наиболее распространённые - декартова система координат (частота по горизонтальной оси, амплитуда или фаза по вертикальной) и диаграмма Смита.

Диаграмма Смита - особый способ отображения комплексного импеданса (полного сопротивления, которое включает в себя активную и реактивную составляющие). Она выглядит как окружность с сеткой линий внутри. На первый взгляд непривычно, зато удобно для работы с цепями согласования: по положению точки на диаграмме сразу видно, что нужно добавить в схему - ёмкость или индуктивность, последовательно или параллельно.

Новичкам диаграмма Смита поначалу кажется загадочной. Но стоит поработать с ней несколько часов, и она становится гораздо понятнее обычных графиков импеданса.

Производители и классы приборов

На рынке представлен широкий спектр оборудования - от бюджетных портативных приборов до высокоточных лабораторных систем стоимостью в несколько миллионов рублей.

Среди известных производителей - Rohde & Schwarz, Keysight, Anritsu. Это «высший эшелон»: точность, надёжность, широкий диапазон, развитое программное обеспечение. В более доступном сегменте работают Rigol.

Выбор класса прибора - вопрос не только бюджета, но и реальных требований. Для учебной лаборатории или небольшого сервисного центра вполне достаточно прибора среднего класса с диапазоном до 3 ГГц. Разработчику СВЧ-схем для современных стандартов беспроводной связи потребуются уже более серьёзные характеристики.
