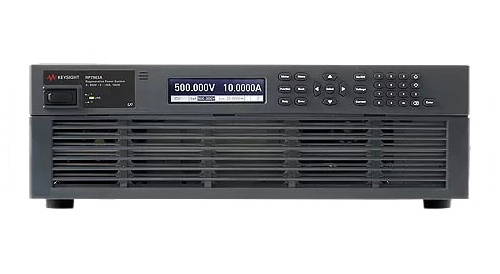

Как выбрать программируемый источник питания постоянного тока для лабораторных испытаний

Учитывайте мощность, точность и интерфейсы. Программируемый источник питания постоянного тока - это прибор, который преобразует сетевое переменное напряжение в стабилизированное постоянное с возможностью задавать выходные параметры и управлять ими по заданному алгоритму. Правильный выбор такого оборудования определяет достоверность результатов испытаний и эффективность работы лаборатории.

Что такое программируемый источник питания и чем он отличается от обычного

Любой лабораторный блок питания позволяет регулировать выходное напряжение и ток. Однако программируемый источник питания постоянного тока дает возможность задавать параметры не только вручную, но и дистанционно - через цифровые интерфейсы (USB, LAN, RS-232, GPIB). Главное отличие - автоматизация: прибор может менять выходные значения по заданной программе, сохранять настройки в ячейки памяти и интегрироваться в автоматизированные испытательные стенды.

Цифровой источник питания постоянного тока особенно востребован, когда необходимо:

• многократно воспроизводить одинаковые режимы тестирования;
• имитировать нестабильное питание или работу аккумуляторных батарей;
• проводить длительные циклические испытания без участия оператора;
• документировать и фиксировать параметры каждого теста.

Линейный или импульсный: какой тип подойдет для Вашей задачи

По принципу преобразования источники напряжения питания постоянного тока делятся на два основных типа.

Линейные используют понижающий трансформатор и аналоговый стабилизатор. Их преимущество - минимальные пульсации на выходе (менее 1 мВ) и низкий уровень шума. КПД таких приборов составляет 40-60%, а габариты при одинаковой мощности заметно больше, чем у импульсных. Линейные модели оптимальны для прецизионных измерений, калибровки датчиков и работы с чувствительной аналоговой схемотехникой.

Импульсные источники преобразуют напряжение через высокочастотное переключение, что обеспечивает КПД до 90% и компактные размеры. Уровень пульсаций у них выше, но для большинства задач это некритично. Импульсная топология - практически единственный вариант при мощности от 500 Вт и выше, поскольку линейный блок аналогичной мощности будет слишком громоздким и тяжелым.

На какие характеристики обращать внимание при выборе

Регулируемый источник питания постоянного тока выбирают по нескольким ключевым параметрам:

• Диапазон напряжения и тока. Определяется потребностями нагрузки. Для тестирования электронных плат обычно достаточно 0-30 В и 0-5 А. Для испытаний силовых преобразователей может потребоваться 0-600 В и 0-20 А. Рекомендуется подбирать прибор с запасом по мощности не менее 20-30%.
• Точность установки и стабильность. Для метрологических задач требуется погрешность не более 0,05%. Для большинства лабораторных испытаний допустима точность 0,1-0,5%.
• Уровень пульсаций и шумов. Критичен при работе с аналоговыми схемами, датчиками и радиочастотными устройствами. Чем ниже пульсации, тем чище питание.
• Количество каналов. Многоканальные модели (2-4 канала) позволяют одновременно подавать на несколько узлов устройства разные напряжения, заменяя несколько отдельных приборов.
• Скорость отклика. Время реакции на изменение нагрузки важно при тестировании импульсных устройств. У качественных моделей этот параметр может составлять менее 100 мкс.

Как подключить источник питания постоянного тока к нагрузке

Стандартное подключение выполняется по двухпроводной схеме: положительный и отрицательный выходы прибора соединяются с соответствующими клеммами нагрузки. Этого достаточно при небольших токах и коротких проводах.

При значительных токах нагрузки напряжение частично теряется на сопротивлении соединительных проводов. В таких случаях применяют четырехпроводное подключение: два провода подают питание, а два дополнительных измеряют напряжение непосредственно на клеммах нагрузки. Прибор автоматически компенсирует потери, обеспечивая точное значение в точке подключения. Согласно обзору принципов работы программируемых источников питания от EA Elektro-Automatik, четырехпроводная схема особенно важна при токах свыше 5-10 А.

При подключении обязательно соблюдайте полярность и убедитесь, что суммарная мощность нагрузки не превышает номинал оборудования.

Какие интерфейсы и функции защиты нужны для лабораторной работы

Для интеграции в испытательные стенды важно наличие цифровых интерфейсов удаленного управления:

• USB - универсальный, подходит для прямого подключения к ПК;
• LAN/Ethernet - удобен для работы в сетевой среде и удаленного мониторинга;
• RS-232 - классический последовательный интерфейс для простых задач;
• GPIB (IEEE-488) - стандарт для автоматизированного измерительного оборудования.

Среди функций защиты обязательными считаются: защита от перенапряжения (OVP), перегрузки по току (OCP), короткого замыкания (SCP) и перегрева (OTP). Защита от превышения мощности (OPP) - дополнительное преимущество, которое убережет и прибор, и тестируемое устройство.

Когда стоит выбрать двунаправленный блок питания

Если в лаборатории помимо питания устройств требуется тестировать источники энергии - аккумуляторы, солнечные панели, топливные элементы - обратите внимание на двунаправленные модели. Такие приборы работают и как источник, и как электронная нагрузка, поглощая ток от тестируемого устройства. Продвинутые модели возвращают поглощенную энергию обратно в сеть с эффективностью до 96%, что снижает затраты на электроэнергию при длительных испытаниях.

Специалисты Модуль Электроника помогут подобрать оптимальную конфигурацию оборудования под ваши задачи. В нашем каталоге представлены источники питания постоянного тока от ведущих мировых производителей с различными диапазонами мощности и функциональными возможностями.
