Лабораторная точность в полевых условиях: обзор портативного осциллографа R&S Scope Rider RTH1004

Диагностика промышленного оборудования, силовых установок и систем автоматизации часто требует проведения измерений непосредственно на объекте. Традиционно инженерам приходилось выбирать между мобильностью портативных скопметров с ограниченным функционалом и точностью стационарных лабораторных осциллографов. R&S RTH1004 (Scope Rider) устраняет этот компромисс, предлагая характеристики лабораторного уровня в защищенном портативном исполнении.

Метрологические характеристики: 10-битный АЦП

Ключевое отличие RTH1004 от большинства портативных аналогов — использование 10-битного аналого-цифрового преобразователя (АЦП). Это обеспечивает в 4 раза более высокое разрешение по вертикали по сравнению со стандартными 8-битными моделями. Высокая разрядность в сочетании со скоростью захвата до 50 000 осциллограмм в секунду позволяет детально анализировать сложные сигналы и обнаруживать редкие аномалии (глитчи), которые могут быть причиной сбоев промышленной электроники.

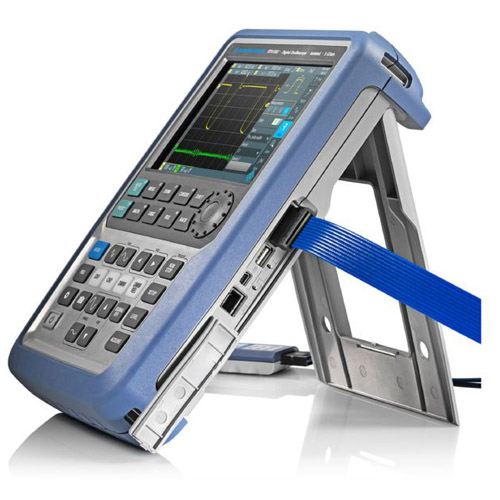

Безопасность измерений: CAT IV 600 В

Работа с силовой электроникой (инверторы, электроприводы, подстанции) требует строгого соблюдения норм электробезопасности. RTH1004 обладает изолированными каналами с категорией защиты CAT IV 600 В / CAT III 1000 В. Это означает, что каждый измерительный канал гальванически развязан от других и от цепей заземления. Инженер может безопасно проводить измерения на высоковольтных шинах без риска короткого замыкания через прибор, что является обязательным требованием для диагностики современных энергосистем.

Концепция «5 приборов в 1»

Для оптимизации работы выездных бригад RTH1004 объединяет функционал пяти устройств:

1. Лабораторный осциллограф (полоса пропускания до 500 МГц).
2. Логический анализатор (8 цифровых каналов) — для отладки интерфейсов управления.
3. Анализатор протоколов (I2C, SPI, CAN, LIN, UART) — критично для автопрома и промавтоматики.
4. Регистратор данных (логгер) — для длительного мониторинга параметров.
5. Цифровой мультиметр (в двухканальных моделях) или режим вольтметра.

Эргономика и дистанционное управление

Прибор разработан с учетом эксплуатации в жестких условиях (класс защиты IP51). Управление реализовано гибридным способом: емкостный сенсорный экран дополнен крупными физическими клавишами и поворотными энкодерами, что позволяет работать в перчатках. Важной функцией является возможность беспроводного управления через Wi-Fi. Это позволяет инженеру находиться на безопасном расстоянии от высоковольтного оборудования или движущихся механизмов, контролируя процесс измерений с планшета или ноутбука.

Резюме

R&S RTH1004 — это профессиональный инструмент для диагностики и пусконаладки, не уступающий по точности стационарным моделям. Изолированные каналы, высокая разрядность АЦП и многофункциональность делают его безальтернативным решением для полевых работ высокой сложности.
