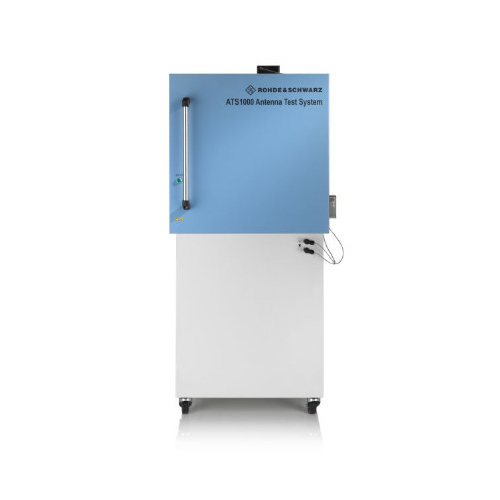

R&S® ATS1000 Система испытания антенн

R&S® ATS1000 Определение характеристик антенн и устройств в миллиметровом диапазоне на малой занимаемой площади

Измерения активных и пассивных устройств, включая испытания при экстремальных температурах. Главное в 5G - это данные, скорость и надежность в высокочастотных миллиметровых диапазонах. Нехватка стандартных внешних ВЧ-разъемов затрудняет определение характеристик антенн 5G. Производители антенн, чипсетов и абонентского оборудования для 5G, а также операторы сетей беспроводной связи нуждаются в эффективном решении для проведения исследований, диагностики, отладки и одобрения типового образца.

Ключевые особенности ATS1000

• Диапазон частот камеры и зондовой антенны: от 18 ГГц до 87 ГГц
• Система прямых измерений в дальней зоне с размером безэховой зоны 5 см
• Максимальная компактность и мобильность
• Исключительная скорость и точность определения характеристик антенн в формате 3D
• Эффективность экранирования составляет более 50 дБ в диапазоне до 87 ГГц.

Высокая скорость и точность определения характеристик антенн в формате 3D

Прецизионный позиционер позволяет выполнять движения по азимуту и углу места цели с очень высокой повторяемостью и очень точным угловым разрешением, обеспечивая сверхточные трехмерные измерения антенн.

Для удобства измерений устройств различного размера и веса предлагаются разнообразные держатели и крепления испытуемых устройств.

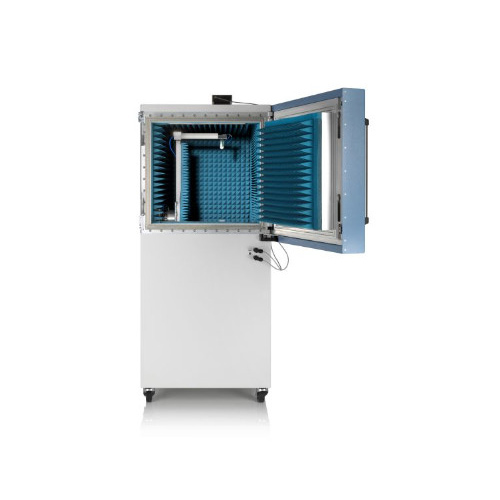

Точное позиционирование испытуемого устройства и ВЧ-калибровка играют решающую роль для максимальной точности результатов. Перекрестные лазеры, встроенные в камеру, обеспечивают максимальную точность позиционирования испытуемого устройства.

Максимальная компактность и мобильность

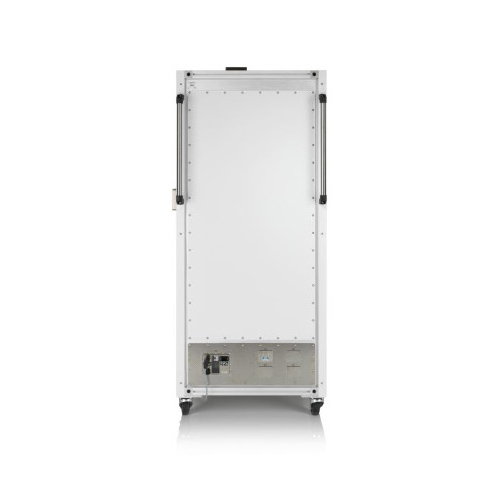

Теперь для испытаний и оптимизации продукции разработчикам больше не понадобятся большие стационарные антенные камеры. Это позволяет устранить ограничения пропускной способности во время измерений. Мобильная экранированная камера на колесах легко перемещается из отдела в отдел.

Камера R&S®ATS1000 создает надежную экранированную среду для испытаний в широком диапазоне частот от 18 ГГц до 87 ГГц.

Главное преимущество компактной камеры заключается в том, что ее точность измерений не отличается от точности в три раза более крупной камеры.

Измерения в дальней зоне на малой занимаемой площади

Определение характеристик антенн для устройств 5G можно проводить в условиях дальней зоны в безэховой зоне размером ок. 5 см. В тех случаях, когда применима концепция прозрачного ящика, система R&S®ATS1000 дает быстрые и точные результаты несмотря на очень компактные размеры.

Преобразование поля из ближней зоны в дальнюю

Если испытуемое устройство превышает максимальный размер для условий дальней зоны, для определения данных дальней зоны требуется преобразование поля из ближней зоны в дальнюю.

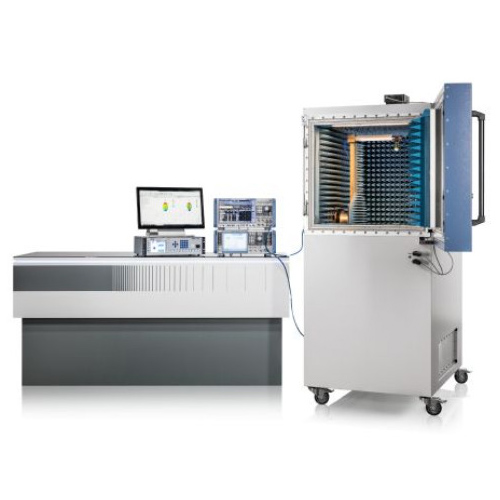

В сочетании с программным обеспечением R&S®AMS32 и векторным анализатором цепей (например, R&S ZNA) позиционер в R&S®ATS1000 способен выполнять трехмерные измерения в ближней зоне для быстрых преобразований поля из ближней зоны в дальнюю.

Доступные базовые конфигурации ATS1000

- R&S®ATS1000 / 1532.1010.03 - Экранированная камера система тестирования антенн
- R&S®ATS1000 KMAT / 1532.1010K03 - Мобильная экранированная камера
- R&S®ATS-CCP1 / 1529.7340.04 - Система позиционирования с коническим сечением
- R&S®ATS-F230V / 1532.1161.02 - Фильтр питания, 230 В
- R&S®ATS-CSRF1 / 1532.8243.02 - Набор ВЧ-кабелей для позиционера R&S®ATS-CCP1, до 40 ГГц, включая кабели и поворотные соединения

Измерительная антенна

- R&S®TC-TA85CP / 1531.8627.02 - Кросс-поляризованная антенна Вивальди

Управление, поддержка и выравнивание DUT

- R&S®ATS-CSCO1 / 1532.8220.02 - Набор кабелей для управления DUT, включая соединительную пластину и сквозные разъемы
- R&S®ATS-AZTAB1 / 1532.7624.02 - Крепление DUT для позиционера R&S®ATS-CCP1 (поворотный стол азимута)
- R&S®ATS-AZTAB2 / 1532.8189.02 - Набор адаптеров DUT из материала Rohacell
- R&S®ATS-LASER / 1532.0394.02 - Лазер для выравнивания DUT

Дополнительные опции

- R&S®ATS-CSRF2 / 1532.8237.02 - Набор ВЧ-кабелей для позиционера R&S®ATS-CCP1, до 50 ГГц, включая кабели и поворотные соединения
- R&S®ATS-TEMP / 1533.8147.02 - Тепловое решение для тестирования в экстремальных температурных условиях
- R&S®ATS-TEMPU1 / 1533.8153.02 - Тепловое решение для тестирования в экстремальных температурных условиях, комплект для модернизации

Дополнительные аксессуары для калибровки

- R&S®TC-SGH26 / 1530.8630.02 - Рупорная антенна стандартного усиления для калибровки, 18–26.5 ГГц
- R&S®TC-SGH40 / 1530.8617.02 - Рупорная антенна стандартного усиления для калибровки, 26.5–40 ГГц
- R&S®TC-SGH60 / 1530.8623.02 - Рупорная антенна стандартного усиления для калибровки, 40–60 ГГц

Программные опции

- R&S®AMS32 / 1508.6650.02 - Программное обеспечение для беспроводных (ОТА) измерений. Базовая лицензия
- R&S®AMS32-K48 / 1508.6680.48 - Запускаемые ВАЦ измерения с непрерывным режимом позиционера. Постобработка и генерация трехмерного шаблона
- R&S®AMS32-K49 / 1508.6680.49 - Расширенное отображение результатов для измерения характеристик антенн в дальней зоне
- R&S®AMS32-K50 / 1508.6680.50 - Преобразование «ближняя зона-дальняя зона» на основе алгоритма FIAFTA
- R&S®AMS32-K53 / 1508.6680.53 - Преобразование «ближняя зона-дальняя зона» на основе алгоритма сферического распространения волны
