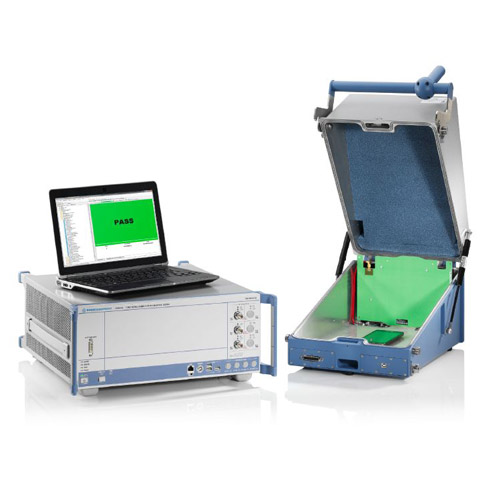

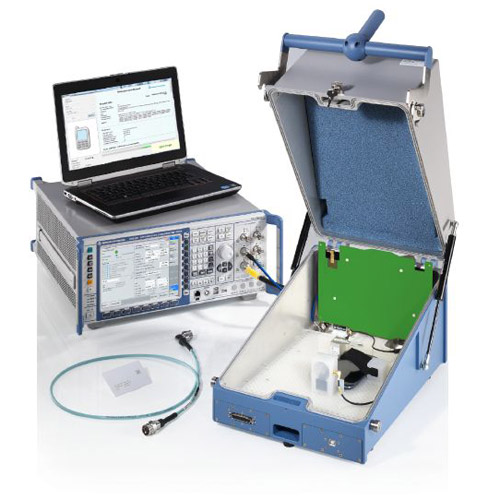

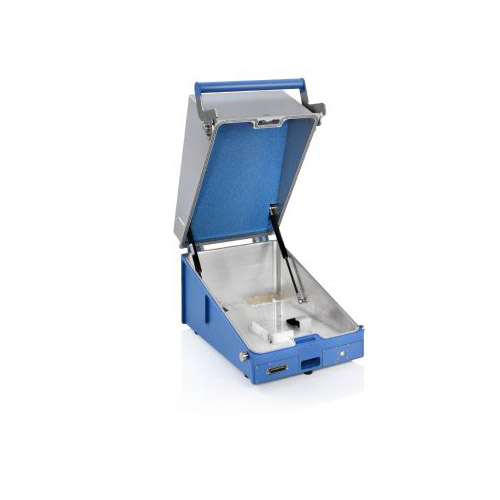

R&S® CMW-Z10 Экранированная ВЧ-камера

R&S®CMW-Z10 Экранированная ВЧ-камера

Экранированная ВЧ-камера предназначена для работы с частотами до 6 ГГц. Конструкция антенны оптимизирована для обеспечения отличной радиосвязи между испытуемым устройством и тестером.

Широкополосная спиральная антенна подходит для широкого спектра применений. Эти впечатляющие возможности в сочетании с модульными опциями делают экранированную ВЧ-камеру незаменимой принадлежностью для любого тестера радиосвязи.

Ключевые особенности серии R&S®CMW-Z10

• Эффективность экранирования > 80 дБ (от 0,4 до 4 ГГц)
• Диапазон частот до 6 ГГц
• Минимальная занимаемая площадь
• Прочная конструкция
• Эргономичный закрывающий механизм

Для длительной эргономичной работы в тяжелых условиях

Петли и амортизаторы имеют повышенную прочность. Алюминиевый корпус имеет высокую устойчивость к деформации, что гарантирует точное закрывание камеры в течение всего срока службы. Механизм закрывания разработан с учетом требований эргономики, поэтому он обеспечивает надежную работу и высокое качество результатов.

Вводы

Вместо ВЧ-сигналов излучений от антенн или в дополнение к ним, также можно передавать кондуктивные ВЧ-сигналы на испытуемое устройство через вводы для ВЧ-кабелей. Это также применимо к передаче кондуктивных ВЧ-сигналов от испытуемого устройства, которое излучает эти сигналы. Электромагнитную восприимчивость и поведение испытуемого устройства можно контролировать через вводы USB или D-Sub, через которые также можно передавать команды управления на испытуемое устройство.

Доступные базовые конфигурации R&S®CMW-Z10

- R&S®CMW-Z10 / 1204.7008.02 - Экранированный блок RF, внутренние газовые пружины, собранный
- R&S®CMW-Z10 / 1204.7008.04 - Экранированный блок RF, внешние газовые пружины, собранный
- R&S®CMW-Z11 / 1204.7108.02 - Куплер антенны, до 6 ГГц (обязательный выбор)

Доступные опции

- R&S®CMW-Z12 / 1204.7208.02 - Сквозной разъем D-Sub
- R&S®CMW-Z12 / 1204.7208.04 - Сквозной разъем D-Sub, расширенный разъем DC питания
- R&S®CMW-Z13 / 1204.7308.04 - Сквозной разъем USB 2.0
- R&S®CMW-Z14 / 1204.7408.02 - Сквозной разъем RF
- R&S®CMW-Z16 / 1204.7808.02 - Второй антенный элемент для измерений разнообразие/множественный ввод-вывод (MIMO) (требуется R&S®CMW-Z14)
- R&S®CMW-Z18 / 1204.7050.02 - Сквозной разъем Ethernet
- R&S®CMW-Z110 / 1204.7608.02 - ВЧ-кабель, до 6 ГГц
- R&S®CMW-Z120 / 1204.7708.02 - Дополнительная ручка, вращающаяся
