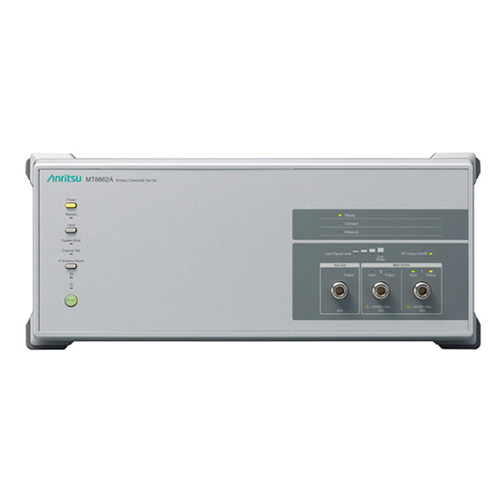

Anritsu MT8862A Тестер WLAN

Набор для тестирования беспроводного подключения MT8862A (WLAN Tester) предназначен для измерения характеристик RF TRx устройств беспроводной сети IEEE 802.11a/b/g/n/ac/ax/be (диапазоны 2,4 ГГц, 5 ГГц и 6 ГГц). MT8862A поддерживает стандартные сообщения протокола WLAN (WLAN Signaling) для подключения к тестируемому устройству (DUT) для измерения каждого элемента производительности TRx в сетевом режиме, а также имеет встроенный прямой режим для поддержки гибкой среды тестирования.

Измерение радиочастотных характеристик в реалистичных условиях эксплуатации (сетевой режим)

При использовании сетевого режима MT8862A характеристики RF TRx, такие как мощность Tx, точность модуляции (EVM) и т.д., могут быть измерены с помощью устройств беспроводной сети в реалистичных условиях эксплуатации. Нет необходимости переводить DUT в специальный тестовый режим при непосредственном управлении DUT, радиочастотные характеристики DUT могут быть количественно оценены в соответствии с условиями встроенного ПО при фактической отгрузке.

Простая настройка среды измерения

MT8862A может имитировать точки доступа (AP) и станции (STA) для установления сетевого подключения DUT с использованием обмена сообщениями по протоколу WLAN IEEE 802.11a/b/g/n/ac/ax/be. Когда соединение установлено, радиочастотные измерения могут выполняться с использованием общих процедур беспроводной связи без использования специальных инструментов и процедур управления, что устраняет необходимость в настройке специальной среды измерения.

функции измерения чувствительности Rx и мощности Tx 2x2 MIMO

Измеряет чувствительность Rx и мощность Tx при передаче данных 2x2 MIMO с помощью двух блоков MT8862A; идеально подходит для оценки радиочастотных характеристик готовых изделий при передаче данных 2x2 MIMO

Измерение устройства с зашифрованным сигналом

Поддерживаются технологии кодирования WEP, WPA-Personal, WPA2-Personal и WPA3-Personal, позволяющие осуществлять подключение и измерения без отключения параметров безопасности DUT.

Уникальный алгоритм управления скоростью передачи данных для измерений Tx

MT8862A имеет уникальный встроенный алгоритм управления скоростью передачи данных для выполнения измерений Tx в сетевом режиме с заданной пользователем скоростью передачи данных.

Измерения чувствительности Rx с использованием количества кадров ACK для формирования кривой

MT8862A поддерживает измерения чувствительности Rx с использованием подсчета кадров ACK; подсчет кадров ACK, отправленных DUT, по сравнению с тестовыми пакетами, отправленными с MT8862A, поддерживает вычисление частоты ошибок пакетов (PER). Пакеты можно отправлять при снижении уровня мощности, установив диапазон уровня мощности (от -120 до 0 дБм) и размер шага, а кривая чувствительности приемника Rx может быть сгенерирована автоматически. Пакеты, включая MAC-адрес и длину полезной нагрузки, могут быть сконфигурированы в режиме реального времени для измерения при различных скоростях передачи данных.

Работа с графическим интерфейсом веб-браузера сразу после подключения

Подключите MT8862A к внешнему ПК с помощью кабеля Ethernet для мгновенного доступа из веб-браузера для завершения настройки рабочей среды с графическим интерфейсом, не требуя выполнения тестовой настройки. Графический интерфейс на основе веб-браузера избавляет пользователя от забот о соответствии версии прошивке основного фрейма. Кроме того, порт дистанционного управления MT8862A поддерживает функцию DHCP-клиента, а настройки как хоста, так и доменного имени позволяют легко управлять, просто подключив контроллер ПК и MT8862A к одной сети.

Ведение журнала захвата кадров для устранения проблем с подключением

Благодаря встроенной функции ведения журнала захвата кадров MT8862A может захватывать и сохранять журналы кадров для устранения проблем с подключением DUT. Захваченные журналы представлены в формате .pcap для просмотра поддерживаемыми приложениями, что упрощает анализ проблем с подключением DUT.

Передача данных по IP с использованием теста проверки подключения

Порт Ethernet на задней панели MT8862A можно использовать для обмена IP-данными с внешним сервером; IP-соединения между клиентским ПК, подключенным к DUT, и внешним сервером, подключенным к MT8862A, можно проверить с помощью функции ping и т.д.

Особенности Anritsu MT8862A

• Сетевой режим: Установление соединения с устройствами WLAN с использованием обмена сообщениями по протоколу WLAN (WLAN-сигнализация) делает измерения доступными.
• IEEE802.11a/b/g/n/ac/ax/be, включая поддержку диапазона 6 ГГц
• Функции измерения чувствительности Rx и мощности Tx 2x2 MIMO
• Поддерживает защищенные WEP, WPA-Персональные, WPA2-Персональные и WPA3-Персональные зашифрованные соединения.
• Измерения Tx (мощность Tx, точность модуляции и т.д.) с использованием эхо-запроса ICMP.
• Измерение PER (частота ошибок пакетов) с использованием количества подтверждений для генерации кривой в качестве измерений Rx
• Удаленное управление и отображение результатов измерений из веб-браузера с использованием встроенного веб-сервера
• Устранение неполадок подключения путем захвата и анализа сообщения протокола WLAN
• Отправка/прием IP-данных на внешний сервер/с внешнего сервера с использованием встроенного IP-интерфейса
