Keysight AR8700T - решение для тестирования автомобильных радаров

Keysight AR8700T - решение для тестирования передатчиков автомобильных радаров

Решение Keysight AR8700T представляет собой комплексную измерительную систему, созданную для решения одной из самых сложных задач в автомобильной индустрии - ускорения разработки и сертификации радарных передатчиков. Основная проблема инженеров заключается в необходимости проведения множества сложных тестов на соответствие строгим международным стандартам, таким как ETSI. AR8700T автоматизирует этот процесс, предоставляя готовый набор тестов для всестороннего анализа сигналов, включая внутриполосные и внеполосные побочные излучения, с высочайшей степенью достоверности. Это позволяет разработчикам и инженерам по качеству не только сократить время вывода продукта на рынок, но и быть абсолютно уверенными в соответствии их устройств нормативным требованиям.

В основе AR8700T лежит модульная архитектура, включающая высокопроизводительные компоненты Keysight. Система обеспечивает анализ сигналов во всех ключевых для автопрома диапазонах: 24 ГГц, 77 ГГц и 79 ГГц. Ключевой технической особенностью является масштабируемая полоса анализа - от 2.5 ГГц до более чем 5 ГГц. Такая широкая полоса критически важна для анализа современных радаров с ЛЧМ-сигналами (FMCW), позволяя захватывать и детально исследовать весь чирп-сигнал целиком. Решение покрывает 5 ключевых стандартов ETSI, включая EN 301 091 и EN 302 264, что делает его незаменимым инструментом для прохождения сертификационных испытаний.

В линейке решений Keysight система AR8700T представляет собой готовое решение «под ключ» для разработчиков передающих модулей радаров. Оно поставляется в двух основных конфигурациях. Первая, Решение для анализа передатчиков и тестов на соответствие, обеспечивает всестороннюю проверку параметров передатчика согласно стандартам. Вторая конфигурация, Решение для тестирования на помехоустойчивость, дополнена источниками сигналов для имитации помех. Такой подход позволяет не только подтвердить соответствие нормам, но и оценить работу радара в реалистичной электромагнитной обстановке - задача, которая приобретает особую важность по мере увеличения количества радарных систем в современных автомобилях.

Основные возможности и характеристики системы AR8700T

• Поддерживаемые диапазоны радаров: 24 ГГц, 77 ГГц, 79 ГГц
• Масштабируемая полоса анализа: от 2.5 ГГц до > 5 ГГц
• Типы тестов:
  • Анализ качества ВЧ-сигнала
  • Измерение побочных излучений (внутриполосных, внеполосных, в удаленных полосах)
  • Тесты на соответствие передатчика
• Поддержка стандартов ETSI:
  • ETSI EN 301 091-1,2,3
  • ETSI EN 302 858
  • ETSI EN 302 264
• Тип решения: Интегрированная аппаратно-программная система

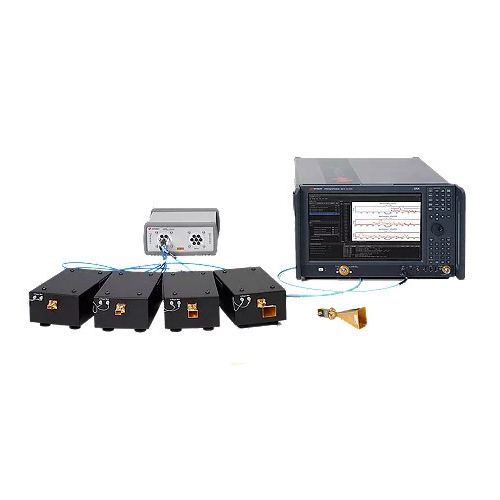

Комплектация Keysight AR8700T

Примечание: Так как AR8700T является комплексным решением, его точный состав может варьироваться, для более точной информации обратитесь к менеджерам нашей компании

• Высокопроизводительный анализатор сигналов (например, Keysight UXA N9042B).
• Внешний смеситель/преобразователь частоты для работы в E-диапазоне.
• Специализированное программное обеспечение для автоматизации тестов (на базе PathWave).
• Управляющий ПК и необходимые кабели/аксессуары.
• (Для версии Interference Test) Генератор сигналов для создания помех.

Преимущества

• Ускорение цикла разработки: Автоматизация сложных тестов на соответствие значительно сокращает время, необходимое для валидации продукта.
• Гарантия соответствия: Предустановленные тесты по ключевым стандартам ETSI снижают риск неудачного прохождения сертификации.
• Уверенность в результатах: Использование передового измерительного оборудования Keysight обеспечивает высокую точность и повторяемость измерений.
• Масштабируемость: Возможность выбора полосы анализа и конфигурации системы позволяет адаптировать решение под текущие и будущие задачи.
• Комплексный подход: Одно решение для анализа качества сигнала, побочных излучений и тестирования на помехоустойчивость.

Применение

• R&D отделы разработчиков автомобильных радаров.
• Сертификационные и испытательные лаборатории.
• Производители автомобильных компонентов (Tier 1, Tier 2).
• Полное тестирование и валидация передающих трактов радарных систем.
• Исследование помехоустойчивости радаров в сложной электромагнитной обстановке.

В условиях жесткой конкуренции на рынке автомобильных технологий, каждая неделя, сэкономленная на разработке, имеет решающее значение. Система Keysight AR8700T - это ваш стратегический инструмент для опережения конкурентов, обеспечивающий быстрое и безошибочное прохождение сертификации. Обратитесь в "Модуль Электроника", и наши эксперты помогут вам сконфигурировать идеальное решение для ваших задач по тестированию радаров.
