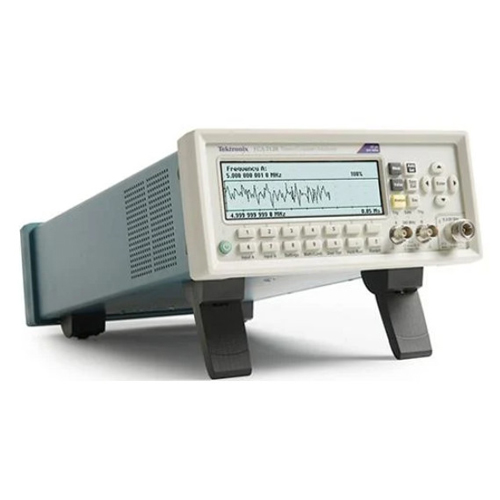

tektronix fca3120 частотомер 20 ггц / 50 пс

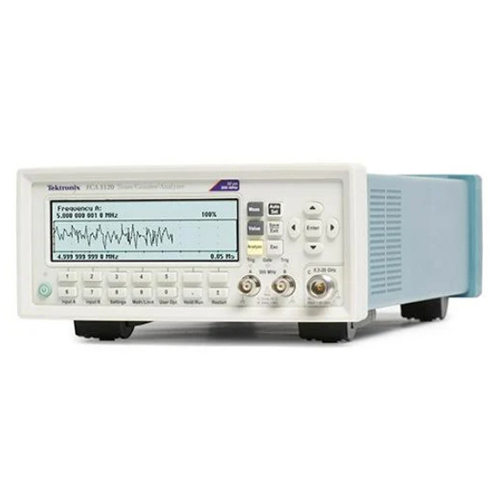

tektronix fca3120 частотомер 20 ггц / 50 пс фото 2

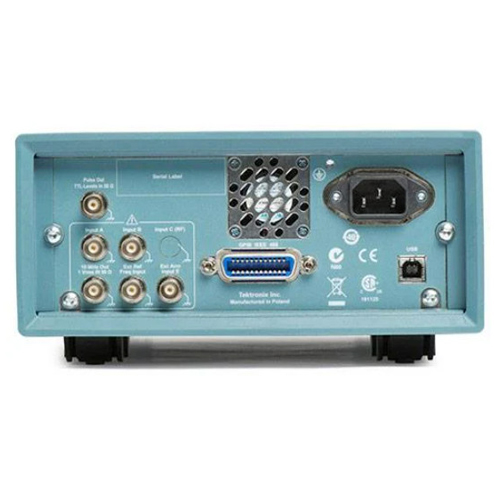

tektronix fca3120 частотомер 20 ггц / 50 пс фото 3
Tektronix
Отзывов: 0
Добавить отзывДобавить отзыв

Описание товара:

Частотомер Tektronix FCA3120 сочетает в себе множество различных функций. Обладая беспрецедентной разрешающей способностью, они позволяют обнаруживать очень малые изменения частоты и времени.
Характеристики:
Все характеристики
Производитель
Tektronix
Частотный диапазон до МГц
20000

Описание товара

Tektronix FCA3120 - продвинутый частотомер для аэрокосмических задач

Tektronix FCA3120 - это высокоточный таймер-счетчик с частотным диапазоном до 20 ГГц, разработанный для профессионалов в аэрокосмической и оборонной промышленности. Благодаря временному разрешению 50 пс и частотному разрешению 12 разрядов/с он позволяет улавливать мельчайшие изменения сигналов в радиолокационных и спутниковых системах.

Этот прибор незаменим при разработке и тестировании СВЧ-оборудования, где требуется анализ фазовых характеристик и стабильности высокочастотных сигналов. Функция нулевого мертвого времени обеспечивает непрерывный захват данных, что критично для оценки отклонения Аллана в системах синхронизации.

Tektronix FCA3120 также подходит для телекоммуникационных лабораторий, где важна высокая пропускная способность и глубокая память (до 3.75 млн выборок) для анализа сложных сигналов. Поддержка USB/GPIB и ПО NI LabVIEW SignalExpress упрощает интеграцию в автоматизированные измерительные системы.

Ключевые особенности Tektronix FCA3120

  • Прецизионная синхронизация: нулевое мертвое время для непрерывного анализа сигналов в системах синхронизации.
  • Визуализация данных: графические режимы для отслеживания дрейфа и аномалий в СВЧ-сигналах.
  • Упрощенная эксплуатация: эргономичный интерфейс для быстрого доступа к функциям.
  • Совместимость с системами: поддержка стандартов для бесшовной замены в тестовых комплексах.
  • Высокая производительность: потоковая передача данных для анализа в реальном времени.
  • Анализ сложных сигналов: опциональное ПО для изучения модуляционных характеристик.

Технические характеристики Tektronix FCA3120

ОСНОВНЫЕ ПАРАМЕТРЫ

Параметр Значение
Максимальная частота 20 ГГц
Разрешение по времени 50 пс
Разрешение по частоте 12 разрядов/с
Разрешение по фазе 0.001°
Разрешение по напряжению 3 мВ
Скорость передачи данных До 250k выборок/с (внутр. память)
Количество каналов 3 (2 × 300 МГц, 1 × 20 ГГц)
Интерфейсы USB, GPIB
Габариты 90 мм (В) × 210 мм (Ш) × 395 мм (Г)
Вес 2.7 кг
Питание 90–265 В, 45–440 Гц, <40 Вт
Гарантия 3 года

Комплект поставки Tektronix FCA3120

  • Частотомер Tektronix FCA3120.
  • Сетевой шнур.
  • Руководство по эксплуатации (на английском).
  • Калибровочный сертификат, подтверждающий соответствие стандартам ISO9001/ISO17025.
  • CD-ROM с руководством пользователя, программиста, техническими спецификациями.
  • Пробная версия ПО TimeView™.
  • ПО NI LabVIEW SignalExpress TE (ограниченная версия).
  • Гарантия на 3 года на прибор и комплектующие.

Примечание: Опционально доступны TimeView™ для анализа модуляции, высокостабильная база времени (5×10⁻⁸) и другие возможности.

МОДЕЛИ

Модель Описание
FCA3000 Таймер/Счетчик/Анализатор 300 МГц / 100 пс
FCA3003 Таймер/Счетчик/Анализатор 3 ГГц / 100 пс
FCA3020 Таймер/Счетчик/Анализатор 20 ГГц / 100 пс
FCA3100 Таймер/Счетчик/Анализатор 300 МГц / 50 пс
FCA3103 Таймер/Счетчик/Анализатор 3 ГГц / 50 пс
FCA3120 Таймер/Счетчик/Анализатор 20 ГГц / 50 пс

ОПЦИИ ПРИБОРА

Опция Описание
MS Среднестабильный термостабилизированный временной базис
HS Высокостабильный термостабилизированный временной базис
RP Разъемы на задней панели

ОПЦИИ ВИЛОК ПИТАНИЯ

Опция Описание
A0 Северная Америка
A1 Универсальная европейская
A2 Великобритания
A3 Австралия
A5 Швейцария
A6 Япония
A10 Китай
A11 Индия
A12 Бразилия
E1 Великобритания и Европа (только для FCA3000 и FCA3100)

СЕРВИСНЫЕ ОПЦИИ

Опция Описание
C3 Сервис калибровки на 3 года
C5 Сервис калибровки на 5 лет
D1 Отчет о данных калибровки
R5 Сервис ремонта на 5 лет
SILV200 Стандартная гарантия, продленная до 5 лет (FCA3000, FCA3003, FCA3100, FCA3103)
SILV400 Стандартная гарантия, продленная до 5 лет (FCA3020, FCA3120)

РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Аксессуар Описание
RMU2U Комплект для монтажа в стойку на 2 устройства
HCTEK4321 Жесткий кейс для переноски
ACD4000 Мягкий кейс для переноски
174-4401-xx Кабель USB Host - Device, 3 фута
012-0991-xx Кабель GPIB, двойной экран
012-1256-xx Кабель BNC (папа) - BNC (папа), экранированный, 9 футов, 50 Ом
012-0482-xx Кабель BNC (папа) -o BNC (папа), экранированный, 3 фута, 50 Ом
SIGEXPTE National Instruments SignalExpress™ Tektronix Edition, Интерактивное программное обеспечение для измерений - Профессиональная версия
TVA3000 TimeView™ Modulation Domain Analysis Software

Обеспечьте точность и надежность в аэрокосмических проектах с Tektronix FCA3120. Закажите сейчас и повысьте качество анализа высокочастотных сигналов!

Характеристики

Прочие
Производитель Tektronix
Частотный диапазон до МГц 20000

Файлы

PDF документ
спецификация.pdf PDF документ, 264.16 КБ
