Keysight M8047B - редрайвер

Редрайвер Keysight M8047B для тестирования высокоскоростных каналов PCIe и SAS до 32 ГБод

Keysight M8047B - это высокопроизводительный редрайвер, разработанный для инженеров, тестирующих устройства с длинными обратными каналами в стандартах PCIe, CCIX, SAS, OIF CEI и IEEE 802.3. Устройство расширяет возможности детекторов ошибок серии M8000, обеспечивая тестирование каналов с потерями до 21 дБ для NRZ и 10 дБ для PAM4 при 16 ГГц. Поддерживая скорости до 32 ГБод, M8047B идеально подходит для верификации современных высокоскоростных интерфейсов. Интеграция с программным обеспечением M8070B и компактный дизайн делают его удобным решением для лабораторных стендов.

Редрайвер Keysight M8047B оснащен непрерывным линейным эквалайзером (CTLE) и линейным выходным драйвером, которые компенсируют потери сигнала и усиливают его для детектора ошибок. Устройство поддерживает сигналы NRZ и PAM4 с дифференциальной амплитудой входа от 100 мВ до 1250 мВ и выхода от 100 мВ до 1400 мВ. Настраиваемые параметры, включая усиление (0–3), эквализацию (0–33) и расширение глазковой диаграммы PAM4 (0–3), обеспечивают точную калибровку. M8047B подключается через разъемы 2.4 мм и управляется через USB-C, что упрощает интеграцию с модулями M8041A, M8051A, M8046A или генераторами сигналов M8195A/M8196A.

В линейке Keysight редрайвер M8047B дополняет возможности детекторов ошибок серии M8000, таких как M8046A, расширяя диапазон тестируемых каналов. По сравнению с другими решениями, M8047B выделяется поддержкой высоких скоростей (до 32 ГБод) и гибкостью настроек эквализации. Устройство совместимо с системами, использующими ПО M8070B версии 9.1 и выше, и поставляется с трехлетней гарантией KeysightCare. Это делает M8047B надежным выбором для разработчиков, стремящихся к точности в тестировании сетей будущего.

Технические характеристики Keysight M8047B

• Максимальная скорость: 32 ГБод
• Формат данных: NRZ, PAM4
• Расширение обратного канала: до 21 дБ (NRZ), до 10 дБ (PAM4) при 16 ГГц
• Дифференциальная амплитуда входа: 100 мВ–1250 мВ (пик-пик)
• Дифференциальная амплитуда выхода: 100 мВ–1400 мВ (пик-пик)
• Настройки усиления: 0–3
• Настройки эквализации: 0–33

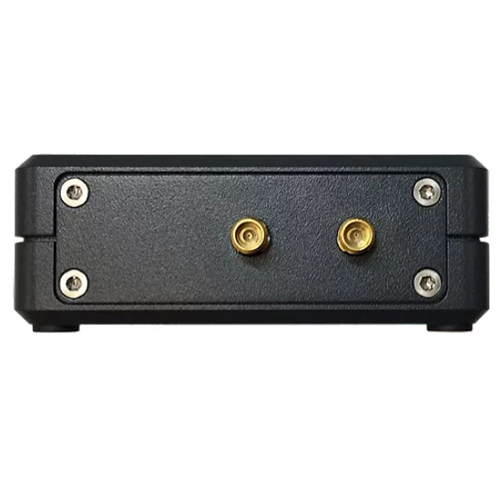

• Разъемы: Дифференциальные 2.4 мм (вход/выход)

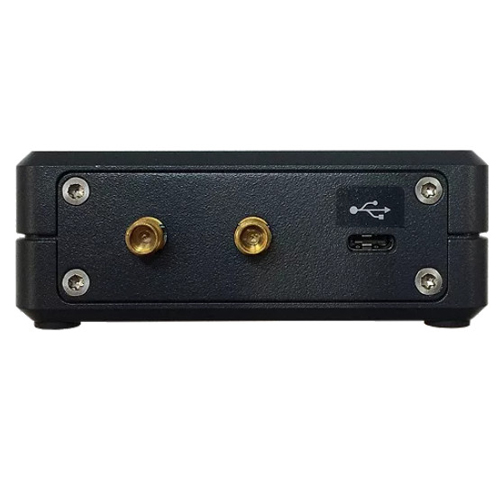

• Управление: USB-C, ПО M8070B (версия 9.1 и выше)

Особенности

• Расширение обратного канала до 21 дБ для NRZ и 10 дБ для PAM4.
• Поддержка высокоскоростных сигналов NRZ и PAM4 до 32 ГБод.
• Непрерывный линейный эквалайзер (CTLE) для точной компенсации потерь.
• Гибкие настройки усиления и эквализации для оптимизации сигнала.
• Интеграция с ПО M8070B и модулями M8000/M8100 для удобного управления.
• Компактный дизайн с питанием через USB-C для простоты подключения.

Комплектация Keysight M8047B

• Редрайвер Keysight M8047B.
• Кабель USB-C для управления и питания.
• Руководство пользователя.
• Калибровочная документация.

Преимущества

• Универсальность: Поддержка PCIe, SAS, CCIX, OIF CEI и IEEE 802.3.
• Точность: Гибкая эквализация для минимизации искажений сигнала.
• Простота интеграции: Управление через M8070B и подключение USB-C.
• Надежность: Трехлетняя гарантия KeysightCare для уверенной эксплуатации.

Применение

• Тестирование приемников PCIe с длинными обратными каналами.
• Верификация устройств SAS и CCIX для сетевых приложений.
• Анализ сигналов IEEE 802.3 для Ethernet-систем.
• Калибровка высокоскоростных интерфейсов OIF CEI в лабораториях.

Готовы к тестированию самых сложных обратных каналов? Keysight M8047B обеспечивает точность и гибкость для PCIe, SAS и Ethernet до 32 ГБод. Закажите редрайвер с доставкой по России и получите передовое решение для ваших разработок. Узнайте цену - свяжитесь с нами сегодня!
