Платы эмуляции канала Keysight M8067A для тестирования PCIe 7.0 и 800G на скорости 120 ГБод

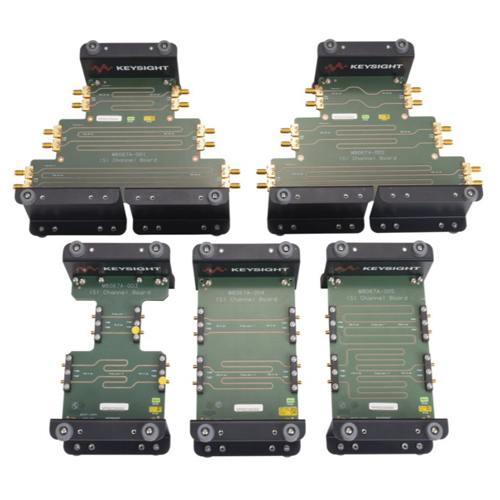

Keysight M8067A - это высокотехнологичные платы межсимвольной интерференции (ISI), разработанные для инженеров, тестирующих цифровые приемники в сетях нового поколения. Они обеспечивают эмуляцию потерь канала в диапазоне от 4 до 26 дБ, поддерживая символьные скорости до 64 ГБод и 120 ГБод. Компактный размер и механические кронштейны для вертикального или горизонтального размещения позволяют минимизировать электромагнитные помехи и удобно интегрировать платы в тестовую среду.

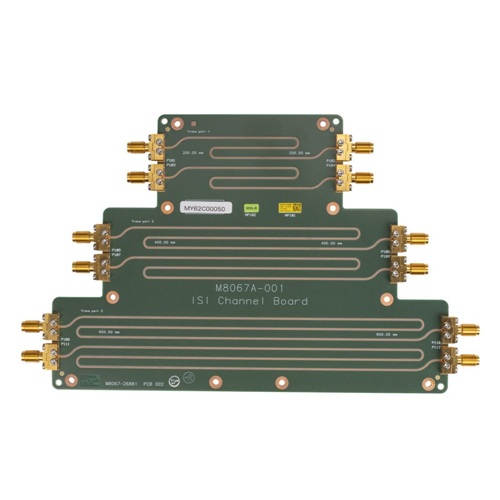

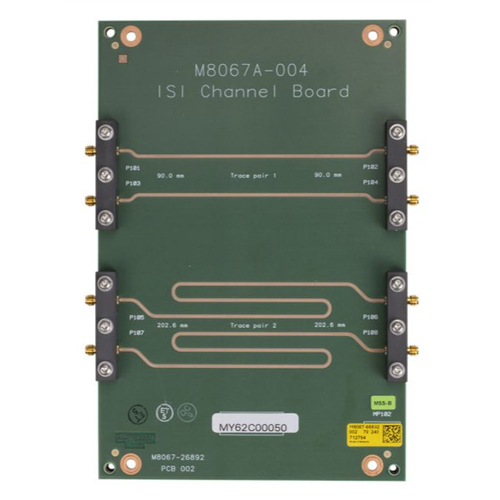

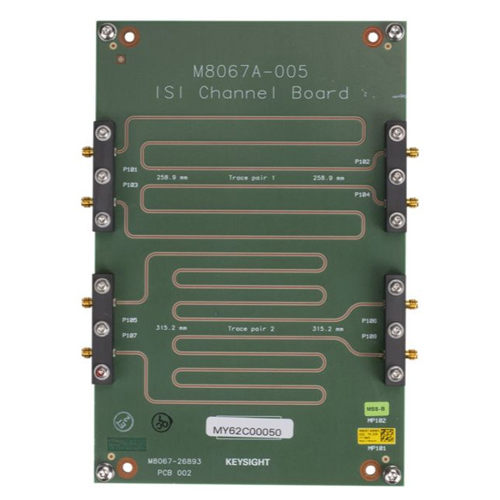

Модуль включает 12 трасс различной длины, разделенных на две группы: шесть трасс с разъемами 1.85 мм (M8067A-001 и -002, по три пары на плату) для скоростей до 64 ГБод и шесть трасс с разъемами 1.0 мм (M8067A-003, -004, -005, по две пары на плату) для скоростей до 120 ГБод. Трассы можно комбинировать для точной настройки характеристик канала. Индивидуальные S-параметры, доступные для загрузки, упрощают калибровку и обеспечивают высокую повторяемость результатов, что критично для проверки устройств на соответствие строгим стандартам.

В ассортименте Keysight M8067A выделяется поддержкой передовых интерфейсов, таких как PCIe 6.0/7.0 (до 128 ГТ/с), OIF CEI-224G и IEEE 802.3dj, превосходя возможности плат M8049A, рассчитанных на PCIe 5.0. Платы идеально подходят для тестирования серверных и сетевых интерфейсов в дата-центрах, обеспечивая надежность с гарантией KeysightCare на 3 года. Это решение для разработчиков, стремящихся к максимальной точности при характеристике приемников в условиях экстремальных скоростей передачи данных.

Технические характеристики Keysight M8067A

• Поддерживаемая скорость: до 120 ГБод (64 ГБод для M8067A-001, -002)
• Диапазон потерь: от 4 до 26 дБ
• Количество трасс: 12 (6 с разъемами 1.85 мм, 6 с разъемами 1.0 мм)
• Тип каналов: Дифференциальные
• Тип модуля: Платы межсимвольной интерференции (ISI)
• Дополнительно: Индивидуальные S-параметры для каждой платы

Особенности

• Эмуляция потерь канала с высокой точностью от 4 до 26 дБ.
• Две группы трасс для скоростей до 64 ГБод и 120 ГБод.
• Компактный дизайн с кронштейнами для гибкого размещения.
• Доступ к S-параметрам для упрощения калибровки.
• Минимизация электромагнитных помех в тестовой среде.

Комплектация Keysight M8067A

• Платы Keysight M8067A (модели -001, -002, -003, -004, -005 по выбору).
• Механические кронштейны для установки.
• Доступ к S-параметрам через портал Keysight.
• Документация и гарантия KeysightCare (3 года).

Преимущества

• Поддержка тестирования PCIe 7.0 и 800G на скоростях до 120 ГБод.
• Точная и повторяемая характеристика приемников.
• Гибкость настройки каналов для любых сценариев.
• Надежность с 3-летней гарантией KeysightCare.

Применение M8067A

• Проверка приемников для PCIe 6.0 и 7.0 (64 и 128 ГТ/с).
• Тестирование интерфейсов OIF CEI-112G и CEI-224G.
• Характеризация бэкплейнов и кабелей IEEE 802.3dj.
• Разработка чипов и модулей для дата-центров 800G.
