FS730/3 Усилитель-распределитель

Вход триггера Шмитта имеет порог переключения +1,3 В постоянного тока с гистерезисом 0,35 В. Входное сопротивление составляет 1 кОм.

Каждый выход имеет сопротивление источника 50 Ом с логическими уровнями 0 В постоянного тока и 5,0 В постоянного тока. Импеданс источника 50 Ом будет инвертировать отраженные импульсы при управлении незавершенными линиями. Нагрузки с высоким импедансом будут работать до напряжения 5 В, а нагрузки 50 Ом — до 2,5 В постоянного тока. Все выходы управляются отдельными драйверами для обеспечения высокой изоляции. Выходы имеют быстрое время перехода и очень низкий уровень перерегулирования. Полярность каждого выхода можно настроить с помощью перемычки внутри устройства: установка перемычки полярности инвертирует соответствующий выход. При поставке выходы неинвертирующие.

Устройство имеет два светодиодных индикатора. Светодиод «питание» указывает на то, что устройство подключено к сети переменного тока. Светодиод «сигнал» будет мигать в течение 100 мс при каждом нарастающем или спадающем фронте сигнала на входе.

Конфигурация

Продукты серии FS73x могут быть сконфигурированы как настольные приборы половинной ширины, высотой 1U (FS730), или в виде полноразмерных стоечных корпусов высотой 1U, 19 дюймов (FS735).

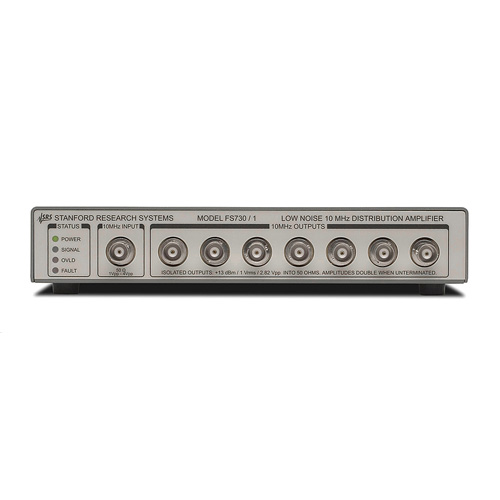

Модель FS730/3 имеет 7 выходных разъемов BNC на передней панели и может быть установлена в стойку.

Модель FS735/3/3 имеет 14 выходных разъемов BNC на задней панели и индикаторы состояния на передней панели. Доступны несколько типов усилителей-распределителей, перечисленных ниже. В шасси FS735 можно комбинировать различные типы.
