BGA244E Газоанализатор

Анализатор идеально подходит для множества применений, включая мониторинг концентрации газа, мониторинг концентрации паров, смешивание бинарных газов, PSA (адсорбция при переменном давлении), восстановление гелия, чистоту озона, мониторинг газа MOCVD и общие исследования, где необходимы точные измерения газовых смесей. BGA244 работает без лазеров, нитей накала, химических датчиков, оптических источников, разделительных колонок, эталонных газов или реагентов и практически не требует технического обслуживания.

Традиционно для проведения такого рода измерений использовались анализаторы теплопроводности, или катарометры. Эти анализаторы работают путем сравнения теплопроводности измеряемого газа с теплопроводностью эталонного газа. BGA244 обеспечивает значительное улучшение производительности по сравнению с газоанализаторами на основе теплопроводности.

- В десять раз лучшая точность
- Стабильность в тысячу раз выше
- Около 500 предварительно откалиброванных газов

Кроме того, BGA244 может снизить стоимость владения. В большинстве случаев не требуется калибровка нуля или поверочного газа, что снижает затраты на установку и техническое обслуживание.

Принцип действия

Скорость звука в газе зависит от температуры, удельной теплоёмкости и молярной массы газа. Точно измеряя скорость звука и температуру в газовой смеси, а также зная термодинамические свойства и молярные массы газов, BGA244 определяет состав газовых смесей с точностью около 0,1 %.

Режимы работы

BGA244 имеет три основных режима измерения: анализатор бинарного газа, анализатор чистоты газа и анализатор физических измерений.

В режиме бинарного газоанализатора сообщается о соотношении двух газов. В режиме анализатора чистоты газа сообщается о чистоте отдельного газа. В режиме физических измерений BGA244 сообщает о скорости звука, температуре и давлении газа. Это расширяет возможности BGA244 за пределы анализа газов, например, позволяя измерять термодинамические свойства газовых смесей.

Газы можно выбирать по названию, формуле или номеру CAS на сенсорном дисплее или через компьютерный интерфейс. В каждом режиме BGA244 отображает большие числовые значения измеряемых параметров. В режимах бинарного газоанализатора и анализатора чистоты газа стрелочная диаграмма показывает заданный пользователем рабочий диапазон зеленым цветом, а верхний и нижний пределы — красным.

Обширная база данных

Данные о термодинамике и молярной массе почти 500 газов сведены в таблицы в BGA244, что позволяет прибору измерять десятки тысяч смесей. В таблицы данных можно добавлять газы, а также псевдогазы (задаваемые пользователем газовые смеси, которые рассматриваются как один вид газа).

Замечательная точность

Точность результата определения состава газа зависит от разницы в скорости звука между видами газа. Ниже показаны типичные ошибки состава нескольких газовых смесей.

Для измерений, требующих большей точности, можно выполнить REL для доминирующего вида газа, чтобы устранить большую часть систематических ошибок. При этом возможна точность до 10 ppm (в зависимости от вида газа).

Ошибка состава газов

- Водород/гелий от 0,04% до 0,14%
- Гелий-3/Гелий-4 от 0,11% до 0,14%
- Гелий/дейтерий от 0,13% до 0,29%
- Водород/аргон от 0,002% до 0,049%
- Гелий/Воздух от 0,005% до 0,035%
- Водород/кислород от 0,002% до 0,035%
- Кислород/Озон от 0,053% до 0,11%
- Кислород/Азот от 0,24% до 0,26%
- Азот/диоксид углерода: от 0,051% до 0,12%.
- Диборан/водород: от 0,003% до 0,086%.
- Гексафторид серы/воздух: от 0,007% до 0,155%
- TMI/водород от 0,001% до 0,002%
- TMI/Азот от 0,006% до 0,008%

Рабочее давление

Точность BGA244 зависит от знания рабочего давления. Во многих случаях давление стабильно и его можно ввести с передней панели или через компьютерный интерфейс. Для применений с переменным рабочим давлением внешний манометр можно легко подключить к одному из аналоговых входов. BG244 работает в диапазоне давлений от нескольких до 150 фунтов на квадратный дюйм.

Нагреватели, реле, входы/выходы и питание

BGA244 оснащен несколькими универсальными аналоговыми входами/выходами, двумя определяемыми пользователем реле событий для управления процессом или сигнализацией, а также нагревателями камеры для регулирования температуры и предотвращения конденсации. Имеется вход для внешнего источника питания 24 В постоянного тока. Многие клиенты предпочтут заказать дополнительный блок питания BGA-24, который может подавать +24 В постоянного тока на BGA244.

Коммуникация

Благодаря стандартным компьютерным интерфейсам RS-232, RS-422 и USB все функции прибора можно устанавливать и запрашивать удаленно. Прибор может работать независимо или через главный компьютер. Программа мониторинга Windows, BGAMon, записывает и отображает временные данные о составе газа, температуре и давлении. Программу также можно использовать для удаленной настройки прибора, копирования конфигураций на несколько приборов и добавления информации о пользовательском газе.

BGA244, BGA244HP и BGA244E

Стандартный BGA244 поставляется с газовыми фитингами NPT с внутренней резьбой 1/8"-27. Доступен широкий выбор переходников для газовых фитингов из нержавеющей стали для соединения с фитингами NPT, VCR, VCO, компрессионными трубками и гибкими шланговыми фитингами.

BGA244 можно заказать в нескольких OEM-конфигурациях и по соответствующей цене.

Анализатор технологических газов высокой чистоты модели BGA244HP предназначен для использования в средах высокой чистоты или агрессивных средах. Эта модель поставляется с приваренными фитингами видеомагнитофона с наружной резьбой 1/4 дюйма. Модель BGA244HP проверена на утечку гелием.

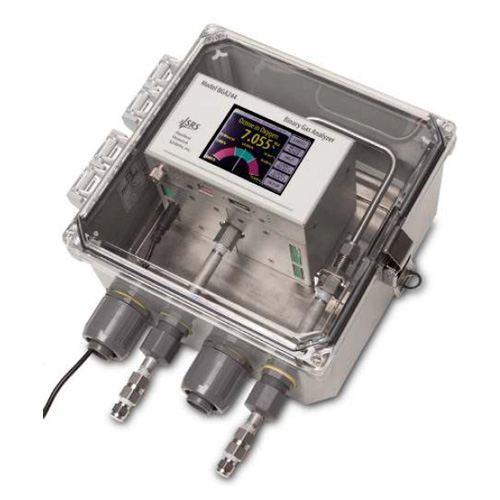

Газоанализатор модели BGA244E представляет собой стандартный анализатор BGA244, установленный внутри поликарбонатного корпуса со степенью защиты IP66/NEMA-4X, устойчивого к ударам, ультрафиолетовому излучению и коррозии. Прозрачная откидная дверца обеспечивает просмотр дисплея BGA244 и быстрый доступ к прибору. Герметичный корпус защищает BGA244 от пыли, погодных условий и воды, попадающей из шланга. Непроницаемые для жидкости газовые порты и гибкие неметаллические кабельные каналы расположены на нижнем крае настенного корпуса. Газовые порты представляют собой фитинги из нержавеющей стали с внутренней резьбой NPT 1/8”-27. Электрические соединения выполняются через кабелепроводные фитинги FNMC-B 3/4 дюйма.

BGA244 можно использовать в самых разных целях.

- MOCVD-газы
- Контроль термообработки и сварочного газа
- Измерение чистоты гелия и водорода
- Смешивание газов
- Чистота аргона
- Генерация озона
- Промышленные газовые процессы
- Синтез аммиака
- Водород и хлор для производства хлора
- Чистота водорода и кислорода при электролизе
- Мониторинг продувочного газа
- Контроль газового покрытия
- Перчаточные ящики
- Инертные газы
- Мониторинг газов пищевой промышленности
- Газы для упаковки пищевых продуктов
