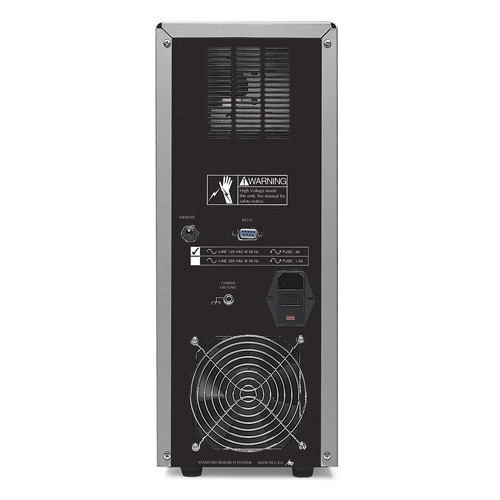

QMS100 Газоанализатор высокого давления

Он-лайн мониторинг

Система QMS может непрерывно отбирать пробы газа со скоростью потока несколько миллилитров в минуту. Входное отверстие может быть оборудовано для отбора проб при давлении от 1 бар до 10 мбар. Данные собираются непрерывно, в отличие от периодического отбора проб, который используется в газовых хроматографах. QMS имеет быстрое время отклика менее 0,5 секунды. Полные спектры могут быть записаны за секунды, а отдельные массы могут быть измерены со скоростью до 25 точек в секунду.

Компактный, удобный дизайн

Усовершенствованная конструкция квадрупольного масс-спектрометра в сочетании с современной технологией накачки позволяет интегрировать всю систему в небольшой портативный корпус. Впускными клапанами и насосами для отбора проб можно управлять с передней панели. Эксплуатация проста и не требует детального понимания квадруполя или впускного отверстия для снижения давления. Поскольку насосы не содержат масла или других жидкостей, на них не действует сила тяжести, что позволяет агрегату работать как в вертикальном положении, так и на боку. Капилляры используются в качестве пробоотборников и доступны в различных материалах и размерах для различных применений.

Принцип действия

В QMS используется двухступенчатый вход понижения давления для отбора проб газов под высоким давлением. Это позволяет использовать в качестве детектора анализатор остаточных газов (работающий в высоком вакууме). Различные капилляры позволяют системе отбирать пробы при более высоких или более низких давлениях. Через капилляр проходит большой поток, который снижает давление на три десятилетия. Гибридный турбомолекулярный/динамический насос втягивает небольшое количество газа через отверстие, что снижает давление примерно до 10-6 Торр, в то время как большая часть потока переводится непосредственно в диафрагменный насос. Электромагнитные клапаны контролируют поток газа. Вся система управляется микропроцессором, который обеспечивает правильную работу насосов и клапанов. Программное обеспечение управляет спектрометром и собирает данные в шести различных режимах. Дополнительный высоковакуумный 2,75-дюймовый порт CF обеспечивает прямой доступ к RGA.

Конфигурация байпасного потока

Поток байпасного потока и поток пробы повторно объединяются в диафрагменном насосе, что позволяет использовать только один форвакуумный насос. Этому способствует небольшой размер системы. Конфигурация байпасного потока также имеет решающее значение для быстрого реагирования системы QMS. Одноступенчатое снижение давления с помощью перепускных клапанов привело бы к чрезвычайно малому расходу и неоправданно длительному времени отбора проб. С другой стороны, байпасный поток обеспечивает время отклика менее 0,5 секунды от кончика капилляра до камеры RGA.

Программное обеспечение для Windows

Системы QMS поддерживаются пакетом программного обеспечения Windows, который работает на ПК. Интуитивно понятный графический интерфейс пользователя позволяет выполнять измерения быстро и легко. Данные собираются и отображаются в режиме реального времени или планируются для сбора через определенные промежутки времени. Функции включают режимы аналогового сканирования и сканирования гистограммы, графики зависимости давления от времени, обнаружение утечек, режим сигнализатора, библиотеку газов, звуковые и визуальные сигналы тревоги, а также комплексную интерактивную справку. Параметры зонда также можно контролировать и контролировать с помощью набора команд ASCII высокого уровня, что позволяет легко интегрировать его в пользовательские программы управления. В качестве канала передачи данных к главному компьютеру используется стандартный интерфейс RS-232. Также доступен драйвер LabVIEW.

Доступные опции и аксессуары

Опция 01 Задний порт высокого вакуума
O100BV Перепускной клапан в сборе с дросселем
Ethernet-адаптер O100REA
PPM100 Дополнительный автономный монитор
