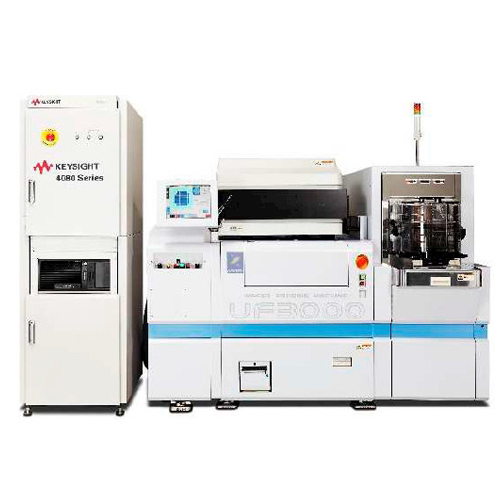

Keysight 4080 – тестер параметрического контроля

Keysight 4080 - параметрические тестеры (4082A / 4082F)

В условиях массового производства полупроводников, где каждая секунда и каждый процент выхода годной продукции на счету, производители сталкиваются с актуальным вопросом: как снизить стоимость тестирования, не жертвуя точностью и производительностью. Тестеры параметрического контроля Keysight 4080, являются отраслевым стандартом на протяжении десятилетий, решают именно эту задачу. Они предназначены для производственных линий и лабораторий, которым требуется высочайшая пропускная способность и превосходные измерительные характеристики. Ключевым преимуществом серии является простой и гарантированный путь миграции с популярных тестеров серии 4070, что позволяет сохранить существующие тестовые программы и наработки, минимизируя затраты на переход.

Технологическое ядро систем 4080 - это их гибкость и точность. Модель 4082A обеспечивает разрешение измерений до 1 фА и 0.1 мкВ, что критически важно для точной характеристики современных полупроводниковых структур и измерения сверхмалых токов утечки. Уникальная технология асинхронного параллельного тестирования Virtual Multiple Testhead (VMT) позволяет выполнять независимые измерительные задачи одновременно, устраняя простои оборудования и кардинально повышая общую пропускную способность. Модель 4082F, в свою очередь, расширяет возможности 4082A, добавляя интегрированный высоковольтный полупроводниковый генератор импульсов (HV-SPGU). Этот модуль с поддержкой до 10 каналов и функцией генерации сложных сигналов (ALWG) делает 4082F идеальным инструментом для быстрого и точного тестирования ячеек Flash-памяти.

Системы Keysight 4080 представляют собой комплексное решение, выходящее за рамки простого набора оборудования. Выбор между моделями 4082A и 4082F зависит от конкретных задач вашего производства. 4082A - это универсальная и высокопроизводительная рабочая лошадка для широкого спектра параметрических DC и CV тестов (Vth, Ids, Idoff, Cox). 4082F - это специализированное решение, которое включает все возможности 4082A, но дополнительно оптимизировано для сложного и скоростного тестирования ячеек Flash-памяти. Обе системы работают под управлением ОС Linux и программной оболочки Keysight SPECS, обеспечивая стабильность и возможность полной автоматизации в рамках концепции SPECS-FA (Factory Automation).

Технические характеристики Keysight 4080

• Модели: 4082A (система параметрического контроля), 4082F (система параметрического контроля ячеек Flash-памяти).
• Измерительные ресурсы:
  • Источники-измерители (SMU): На выбор - средней мощности (MPSMU), высокой мощности (HPSMU), высокого разрешения (HRSMU).
  • Разрешение измерений (4082A/F): 1 фА и 0.1 мкВ.
  • Опциональные модули: Высокоскоростной блок измерения емкости (HS-CMU), цифровой мультиметр (DVM), измеритель LCR, анализатор спектра.
• Специализированные функции 4082F:
  • Интегрированный модуль HV-SPGU: до 10 каналов.
  • Выходное напряжение SPGU: ±40 В.
  • Возможности SPGU: Двух- и трех-уровневая импульсная генерация на каждом канале, функция генерации линейных сигналов произвольной формы (ALWG).
• Конфигурация системы:
  • Количество пинов: от 12 до 48 (стандартное и высокое разрешение), с возможностью модернизации.
  • Системный контроллер: Промышленный ПК под управлением ОС Linux (Red Hat Enterprise Linux).
• Программное обеспечение: Keysight SPECS, опционально SPECS-FA для заводской автоматизации, среда оффлайн-отладки.

Особенности

• Промышленный стандарт для параметрического контроля с гарантированной совместимостью программ и корреляцией данных с 4070 Series.
• Технология Virtual Multiple Testhead (VMT) для асинхронного параллельного тестирования и повышения пропускной способности.
• Высочайшее разрешение 1 фА для точного измерения токов утечки.
• Специализированная модель 4082F с интегрированным генератором импульсов для тестирования Flash-памяти.
• Возможность измерения кольцевых генераторов (опция).
• Полная экосистема, включающая оборудование, ПО, аксессуары и профессиональные сервисы.

Комплектация

• Система поставляется как интегрированный комплекс, включающий системный шкаф и тестовую голову.
• Конфигурация является гибкой и подбирается под задачи: количество и тип SMU, количество пинов, наличие опциональных модулей (HS-CMU, HV-SPGU и др.).
• Все новые системы серии 4080 в обязательном порядке комплектуются блоками резисторов для защиты от электростатического разряда (ESD resistor box).
• Доступен широкий выбор аксессуаров для модернизации и специфических задач (универсальные тестовые оснастки, платы защиты от пробоя, кабели-удлинители и др.).

Преимущества

• Высокая пропускная способность: Существенное сокращение времени теста благодаря технологии VMT.
• Защита инвестиций: Легкая миграция с тестеров 4070 Series позволяет повторно использовать существующие тестовые программы.
• Снижение стоимости владения: Использование современной и экономичной среды на базе Linux.
• Гибкость и масштабируемость: Возможность модернизации (retrofittable) аппаратных компонентов по мере роста требований.
• Превосходная точность: Измерение параметров на пределе современных технологических возможностей.

Применение

• Массовое производство полупроводников.
• Входной параметрический контроль пластин (WAT).
• Мониторинг и управление технологическим процессом (PCM).
• Характеристика и тестирование ячеек Flash-памяти (модель 4082F).
• Научно-исследовательские и опытно-конструкторские работы (НИОКР) в области полупроводников.
• Обеспечение качества и анализ отказов.

Переход на современное оборудование- это стратегический шаг. Команда "Модуль Электроника" поможет вам оценить преимущества миграции с устаревших систем на платформу Keysight 4080 и подобрать конфигурацию, которая обеспечит максимальную отдачу от инвестиций и повысит конкурентоспособность вашего производства. Обратитесь к нам за профессиональной консультацией и индивидуальным предложением.
