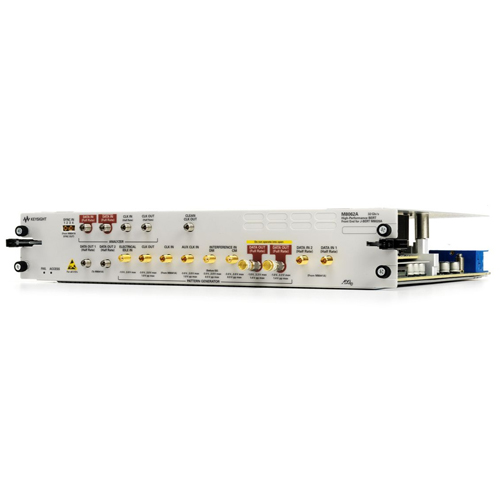

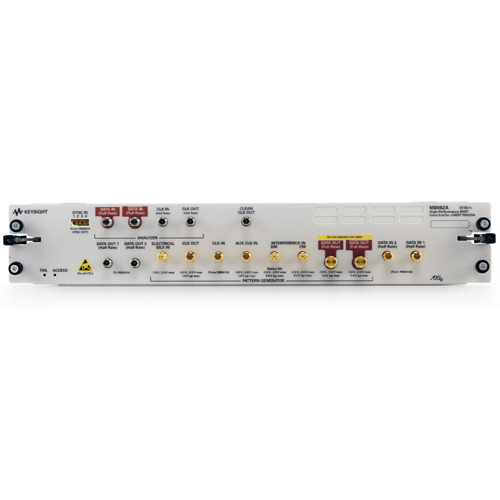

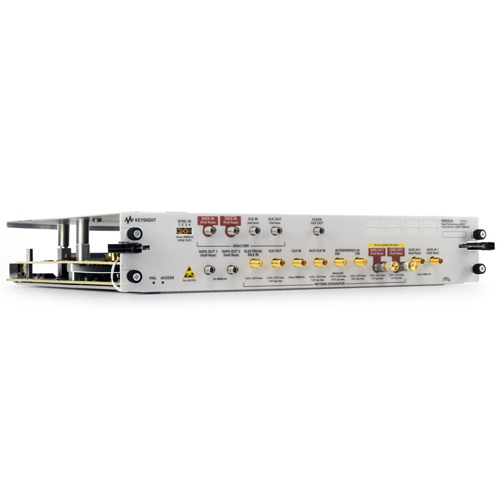

Keysight M8062A - модуль расширения BERT

Модуль Keysight M8062A BERT с частотой до 32.4 Гбит/с для тестирования 100GBASE и SAS-4

Keysight M8062A - это высокопроизводительный модуль расширения для J-BERT M8020A, созданный для инженеров, разрабатывающих и тестирующих устройства для современных дата-центров и телекоммуникационных систем. Увеличивая частоту передачи данных до 32.4 Гбит/с, он обеспечивает точную характеристику приемников и систем с интерфейсами следующего поколения, такими как 100GBASE-LR4, 32G Fibre Channel и SAS-4. Компактный 2-слотовый AXIe-модуль интегрируется с M8020A, упрощая настройку и повышая эффективность тестирования.

Модуль оснащен встроенными функциями для моделирования сложных условий передачи данных: регулируемая межсимвольная интерференция (ISI) позволяет быстро проверять каналы с различными уровнями потерь без переподключения кабелей. Восьмиступенчатая деэмфаза эмулирует работу передатчика и компенсирует влияние тестовых соединений, а встроенная эквализация анализатора открывает глазковые диаграммы в канале обратной связи, гарантируя точное измерение коэффициента битовых ошибок (BER). Поддержка восстановления тактовой частоты и автоматизированного управления через USB-интерфейс M8020A или удаленные команды делает M8062A гибким решением для автоматизированных тестов.

В ассортименте Keysight M8062A занимает особое место как дополнение к J-BERT M8020A, расширяя его возможности для работы с высокоскоростными стандартами, такими как OIF CEI и 100GBASE-KR4. Модуль поддерживает обучение эквализации передатчика (TxEQ) для 25GBASE-KR и 100GBASE-KR4, что упрощает проверку соответствия требованиям современных сетей. С гарантией KeysightCare на 3 года он обеспечивает надежность для тестирования оптических трансиверов, бэкплейнов, чипов и активных кабелей в условиях реальных нагрузок.

Технические характеристики Keysight M8062A

• Максимальная скорость передачи: 32.4 Гбит/с
• Кодировка сигнала: NRZ
• Количество каналов: 2
• Тип модуля: Фронтальный модуль BERT
• Управление: Через J-BERT M8020A (USB или удаленное программирование)
• Формат: 2-слотовый AXIe-модуль

Особенности

• Регулируемая межсимвольная интерференция для эмуляции потерь канала.
• Восьмиступенчатая деэмфаза для моделирования работы передатчика.
• Эквализация анализатора для точных измерений BER.
• Восстановление тактовой частоты для надежной синхронизации.
• Обучение эквализации передатчика для 25GBASE-KR и 100GBASE-KR4.
• Автоматизация тестов через интерфейс M8020A.

Комплектация Keysight M8062A

• Модуль Keysight M8062A (2-слотовый AXIe).
• Кабели для подключения к J-BERT M8020A.
• Сертификат калибровки и документация.
• Гарантия KeysightCare на 3 года.

Преимущества

• Расширение J-BERT M8020A до скоростей 32.4 Гбит/с.
• Упрощение тестов благодаря встроенным функциям ISI и деэмфазы.
• Высокая точность анализа для 100GBASE и SAS-4.
• Гибкость для автоматизации и настройки под задачи.

Применение

• Характеризация оптических трансиверов 100GBASE-LR4, SR4, ER4.
• Тестирование бэкплейнов и кабелей 100GBASE-KR4, CR4.
• Проверка чипов и SERDES для OIF CEI и 32G Fibre Channel.
• Разработка устройств SAS-4 и Thunderbolt 20G.
• Анализ активных оптических кабелей для дата-центров.

Хотите ускорить тестирование 100G-интерфейсов? Закажите Keysight M8062A и расширьте возможности J-BERT M8020A для точного анализа с доставкой по России. Узнайте цену и начните оптимизацию ваших разработок уже сегодня - свяжитесь с нами!
